บ่อยครั้งที่เราต้องออกไปทำธุระหรือไปเที่ยวต่างจังหวัดหลายวัน จะทำยังไงดีเมื่อต้นไม้ของเรากำลังมีใบเขียวขจีสวยงาม แต่หากขาดน้ำต้นไม้ของเราคงต้องเหี่ยวแห้งเป็นแน่ เหตุการณ์นี้แก้ไขได้ไม่ยากด้วยการสร้างเครื่องมือสำหรับรดน้ำต้นไม้อัตโนมัติ
หลักการทำงาน
ใช้หัววัดที่ประดิษฐ์เองด้วยแท่งโลหะ 2 ชิ้น สำหรับปักลงไปในดิน โดยอาศัยแผงวงจรสำเร็จรูปสำหรับควบคุมหุ่นยนต์เดินตามเส้น iBEAM เป็นตัวควบคุม เมื่อดินแห้งจะเกิดสภาวะความต้านทานสูงระหว่างแท่งวัดทั้งสองแท่ง แผงวงจร iBEAM จะส่งแรงดันไฟฟ้าจ่ายให้กับแผงวงจรรีเลย์เพื่อต่อหน้าสัมผัส จ่ายไฟให้กับปั้มน้ำทำการรดน้ำต้นไม้

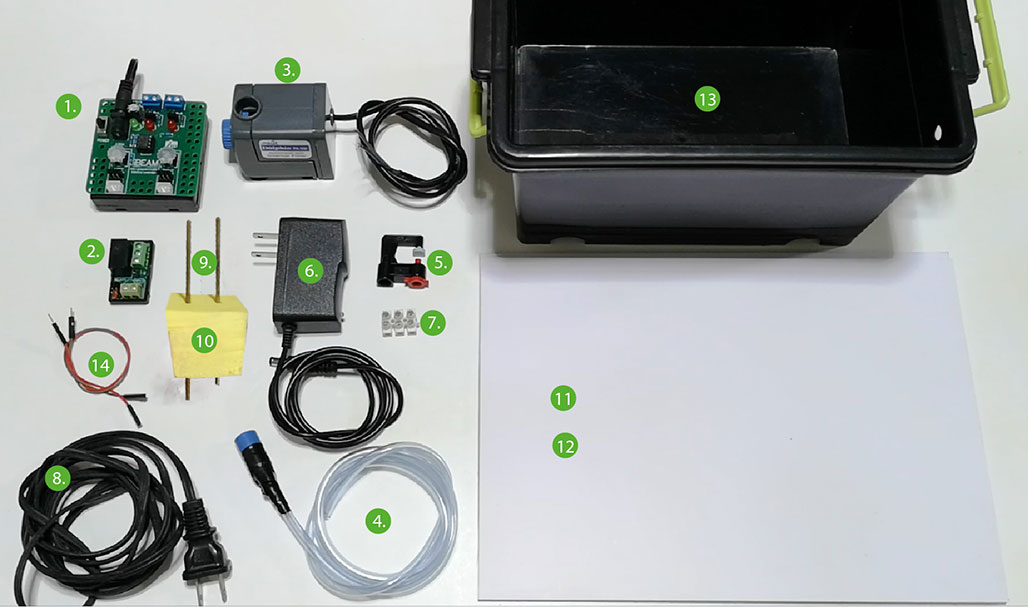

รายการอุปกรณ์
- แผงวงจร iBEAM (ลิงก์สั่งซื้อสินค้า)
- แผงวงจรรีเลย์ RELAY1i (ลิงก์สั่งซื้อสินค้า)
- ปั้มน้ำ 220 โวลต์
- สายยาง
- หัวพ่นขนาดเล็ก
- อะแดปเตอร์ไฟตรง 9 โวลต์ (ลิงก์สั่งซื้อสินค้า)
- เทอร์มินอล (เต๋าต่อสาย) 3 ช่อง
- สายปลั้กสำเร็จรูป
- แท่งโลหะสำหรับใช้เป็นหัววัดดิน 2 แท่ง (ลิงก์สำหรับซื้อแท่งทองเหลือง)
- ฉนวนยางหรือวัสดุที่ไม่นำไฟฟ้าสำหรับเสียบติดตั้งแท่งโลหะ
- พลาสวูดหนา 3 มม. ขนาด A4 จำนวน 2 แผ่น (ลิงก์สั่งซื้อสินค้า)
- พลาสวูดหนา 5 มม. ขนาด A4 จำนวน 1 แผ่น (ลิงก์สั่งซื้อสินค้า)
- ถังหรือกล่องพลาสติกใส่น้ำ
- สายไฟแบบ IDC 1MF 4 เส้น (ลิงก์สั่งซื้อสาย IDC เลือกความยาวที่เหมาะสม)
- ตัวต้านทาน 1 กิโลโอห์ม
- สายไฟสำหรับตัววัดความชื้นในดิน ยาว 1 เมตร 2 เส้น
- เต้ารับเดี่ยว 1 ตัว
- กาวร้อน
ขั้นตอนการประดิษฐ์

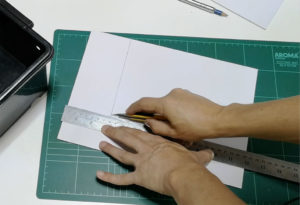

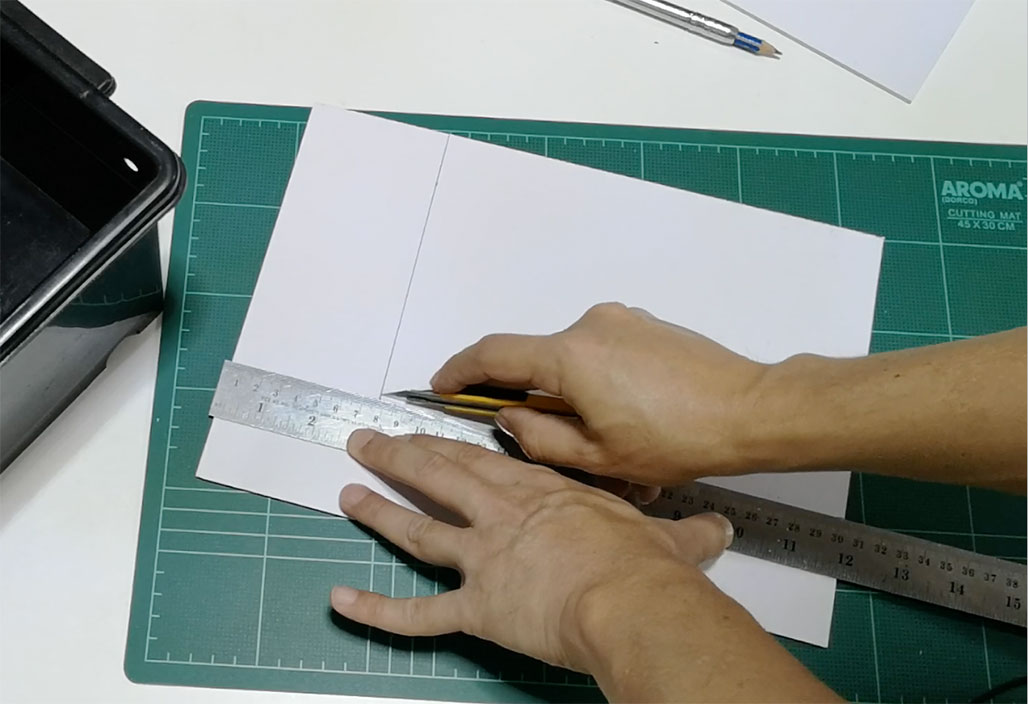

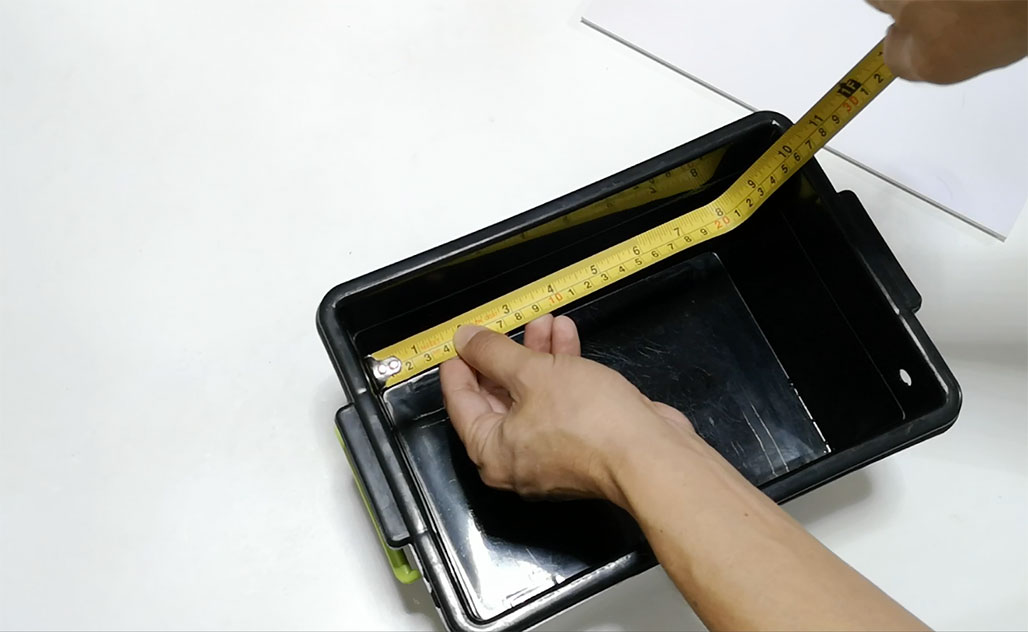

1. วัดขนาดถังภายใน สำหรับทำแผ่นปิดด้านใน แล้วตัดด้วยพลาสวูด 3 มม. ให้ได้ขนาดตามที่วัดไว้ ดังรูปที่ 1.1 และ 1.2

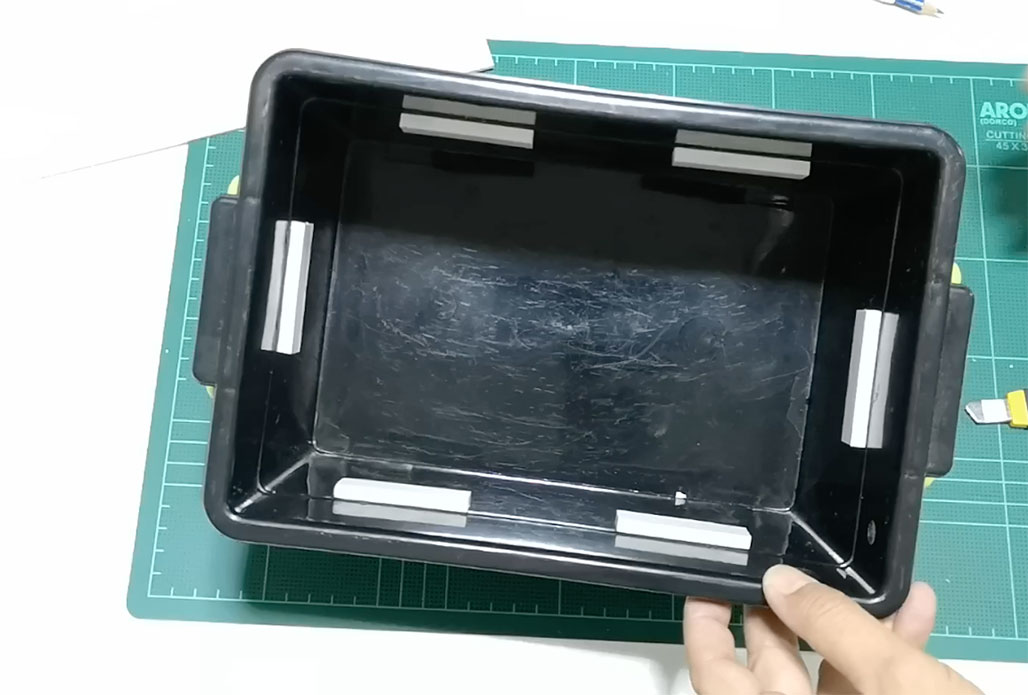

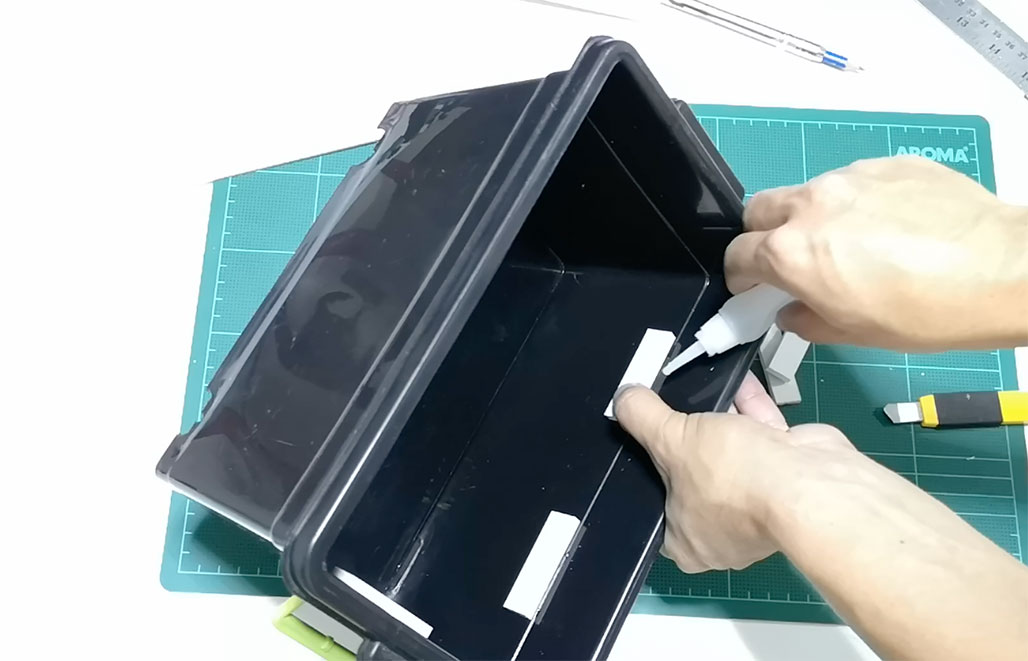

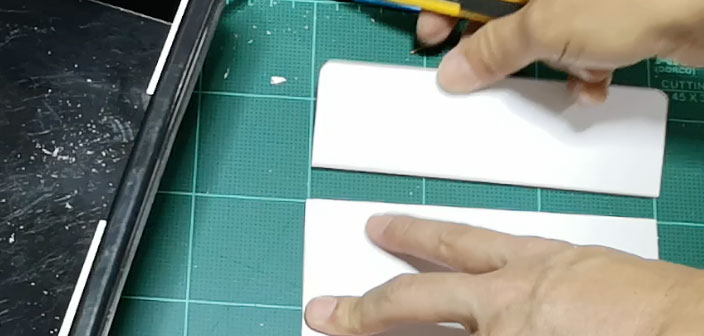

2. ตัดพลาสวูดแผ่นหนา 5 มม. เป็นชิ้นเล็กๆ จำนวน 6 ชิ้น เพื่อทำเป็นบ่ารองแผ่นปิดด้านใน ที่ตัดจากขั้นตอนที่ 1 และติดตั้งด้านในกล่องด้วยกาวร้อนดังรูปที่ 2

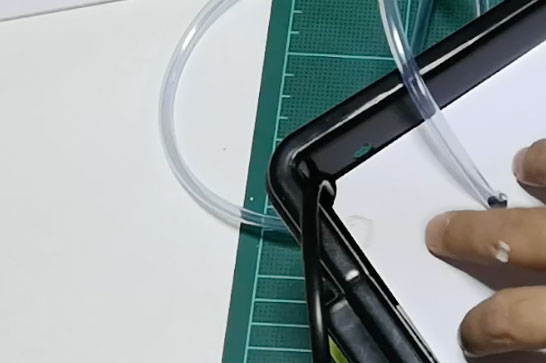

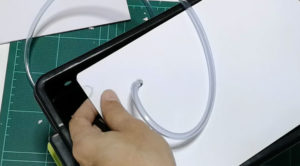

3. วางปั้มน้ำในกล่องแล้วเจาะรูแผ่นพลาสวูดที่ได้จากจากขั้นตอนที่ 1 สำหรับสอดสายยางดังรูป
4. บากมุมสำหรับสอดสายไฟของปั้มน้ำขึ้นมา

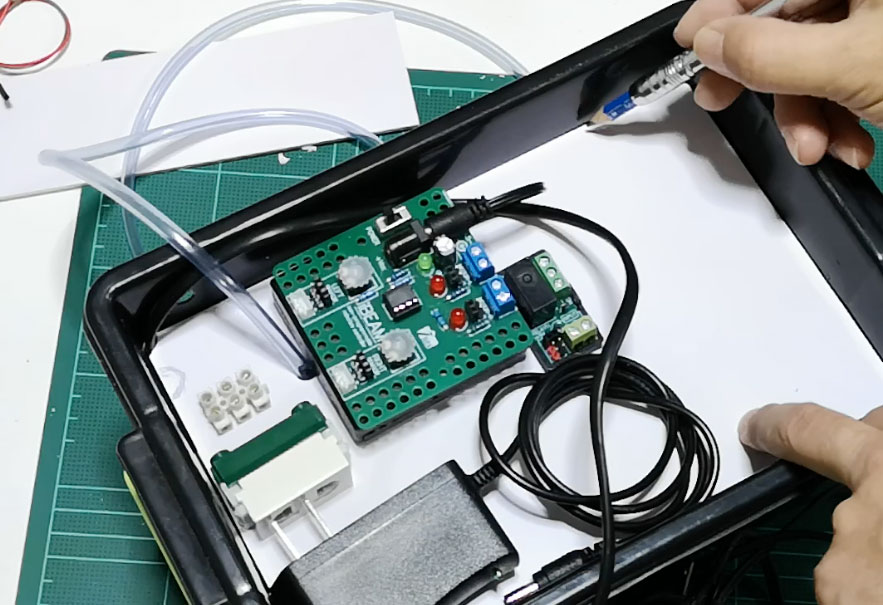

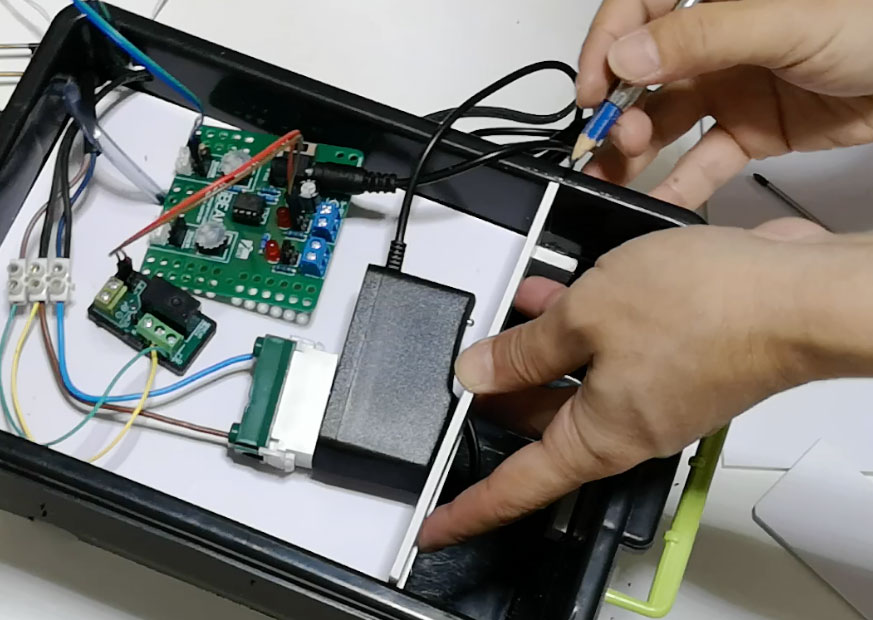

5. จัดวางอุปกรณ์ไว้ด้านซ้ายให้มีพื้นที่ว่างสำหรับตัดทำช่องเติมน้ำดังรูป

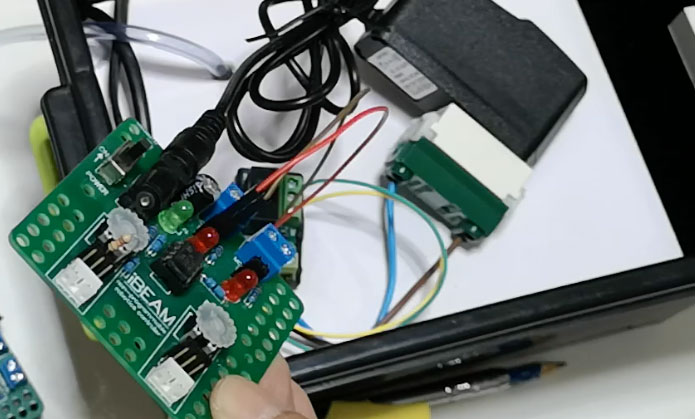

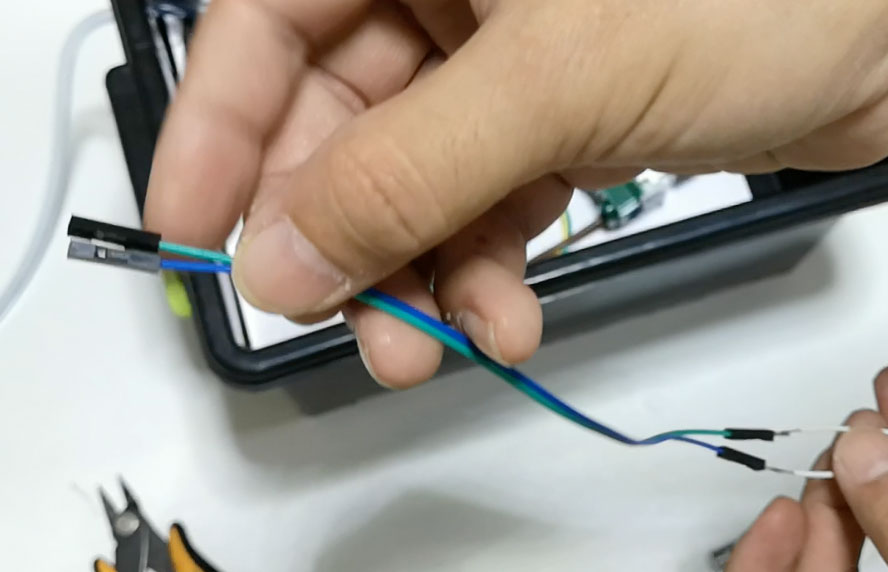

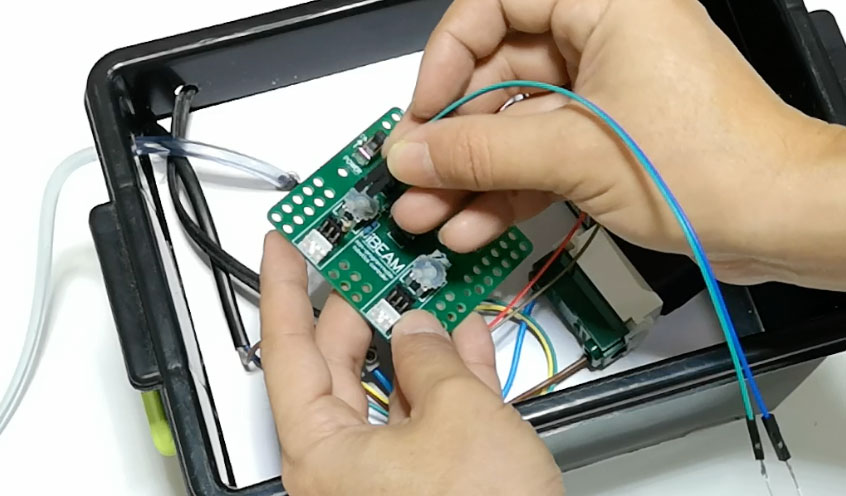

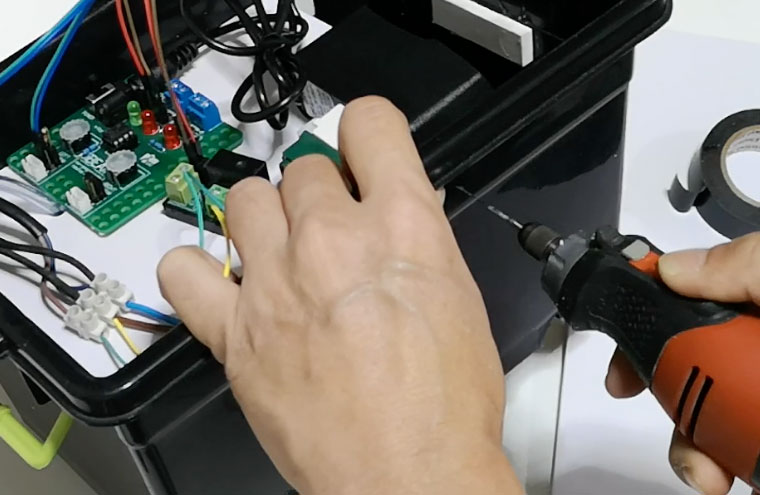

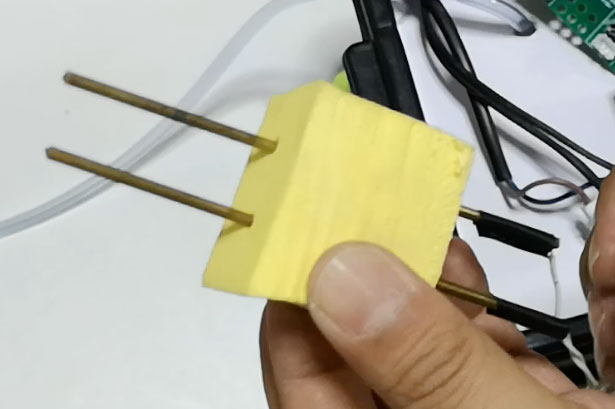

6. ติดตั้งชุดวัดความชื้นในดินโดย นำตัวต้านทานปรับค่าได้เสียบเข้ากับช่อง IDC ตัวเมียที่บอร์ด iBEAM บัดกรีสายไฟเข้ากับแท่งโลหะและขั้วสาย IDC ด้านตัวผู้ จากนั้นเสียบสาย IDC ด้านตัวเมียเข้ากับตัวผู้ของบอร์ด iBEAM ดังรูป 6.4

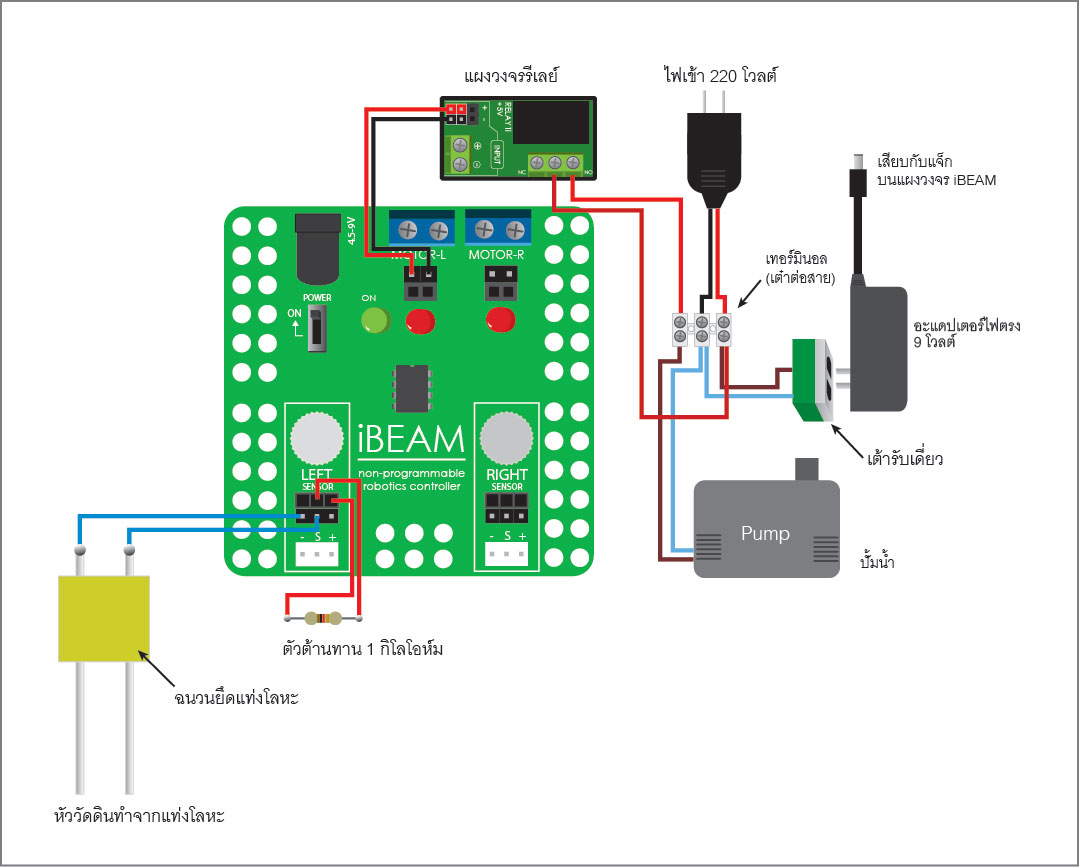

7. เชื่อมต่ออุปกรณ์ทั้งหมดเข้าด้วยกันดังรูปวาดที่ 7

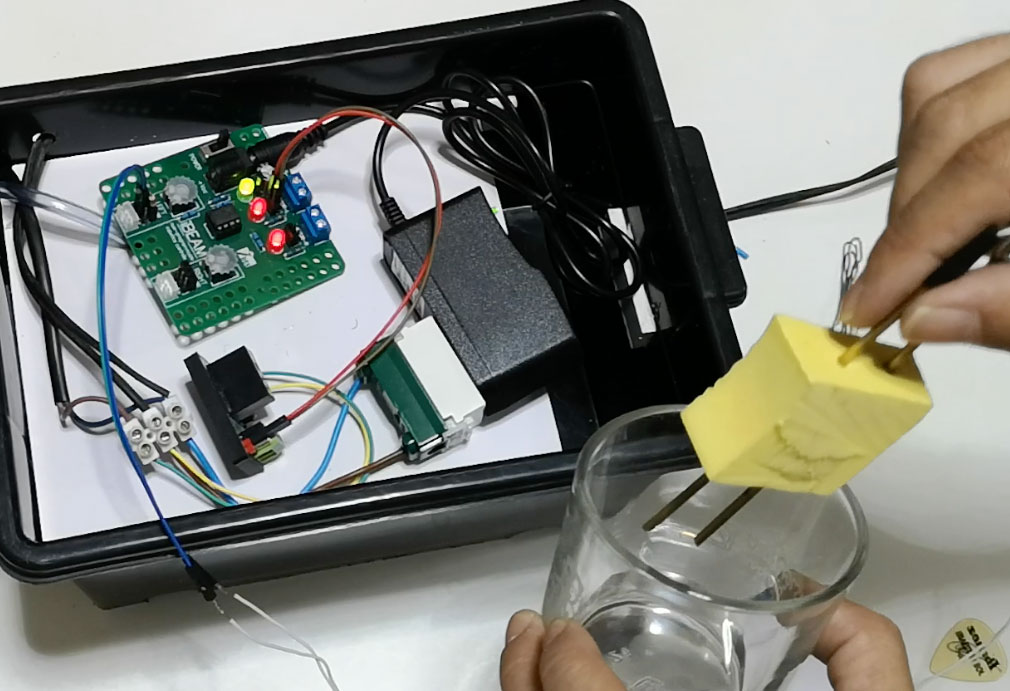

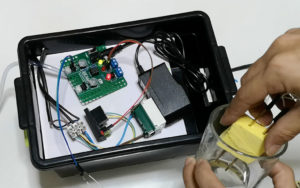

8. ทดสอบโดยการนำแท่งวัดจุ่มน้ำไว้เมื่อเสียบปลั้กและเปิดสวิตช์ปั้มน้ำจะต้องยังไม่ทำงาน หากปั้มทำงานทันทีให้ปรับตัวต้านทานปรับค่าได้บนบอร์ด iBEAM จนปั้มน้ำหยุดทำงาน และเมื่อยกแท่งวัดขึ้นจากน้ำปั้มน้ำจะต้องทำงานทันที

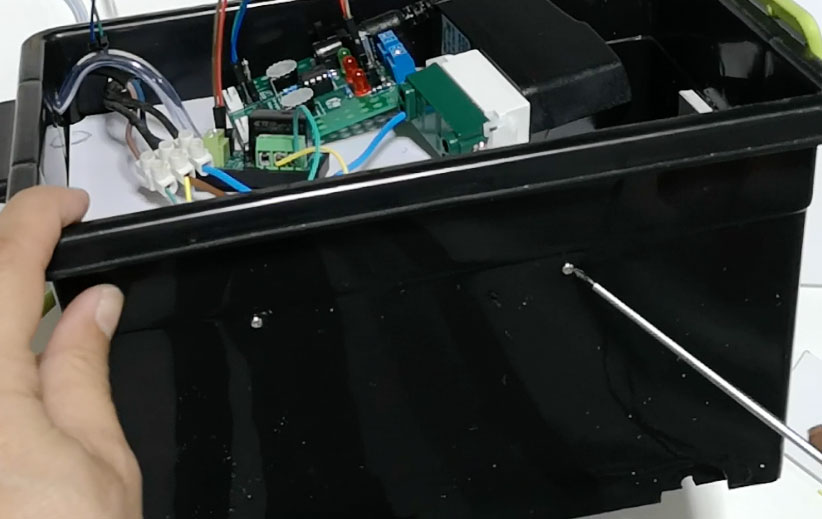

9. ใช้สว่านดอกเล็กเจาะรูด้านข้างกล่องแล้วใช้สกรูเกลียวปล่อยขนาดเล็กขันยึดบ่าพลาสวูดที่ติดไว้ตั้งแต่ขั้นตอนที่ 2 เพื่อทำให้บ่าพลาสวูดมีความแข็งแรง

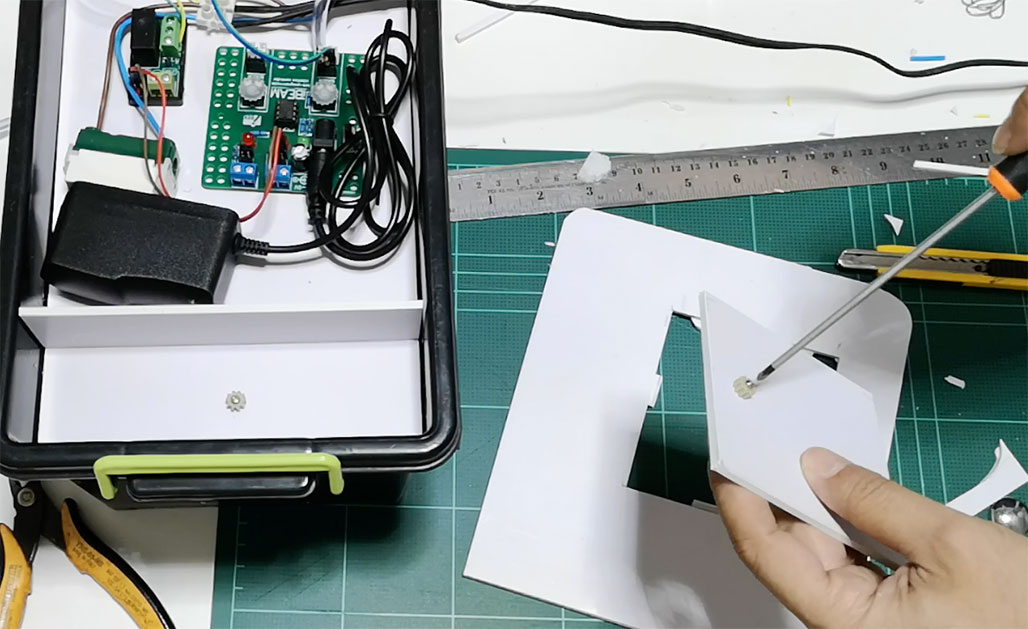

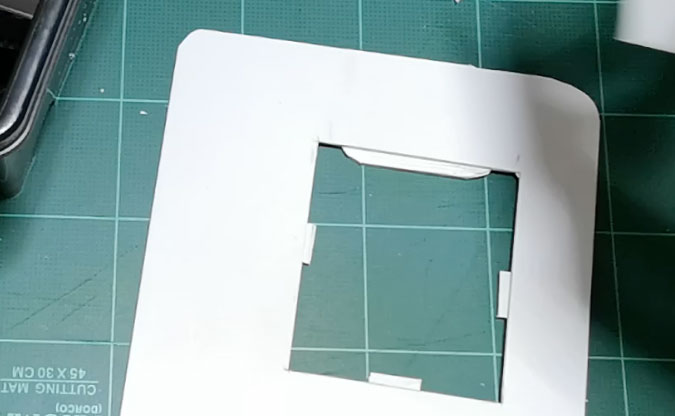

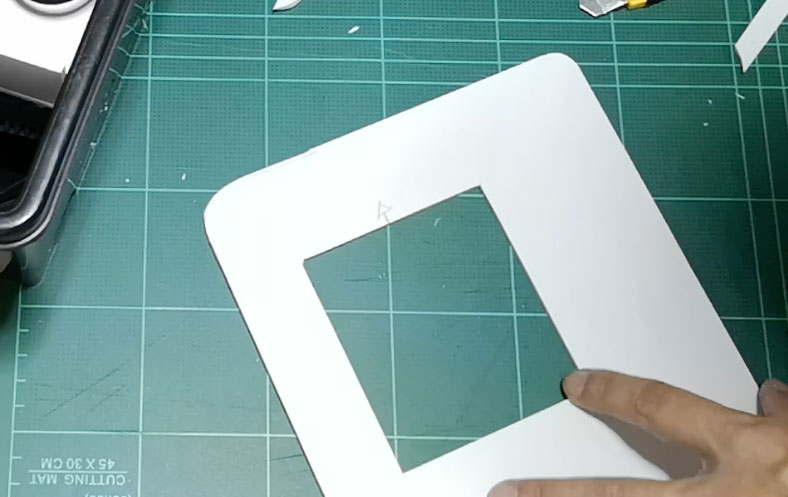

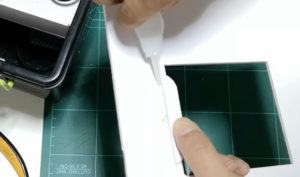

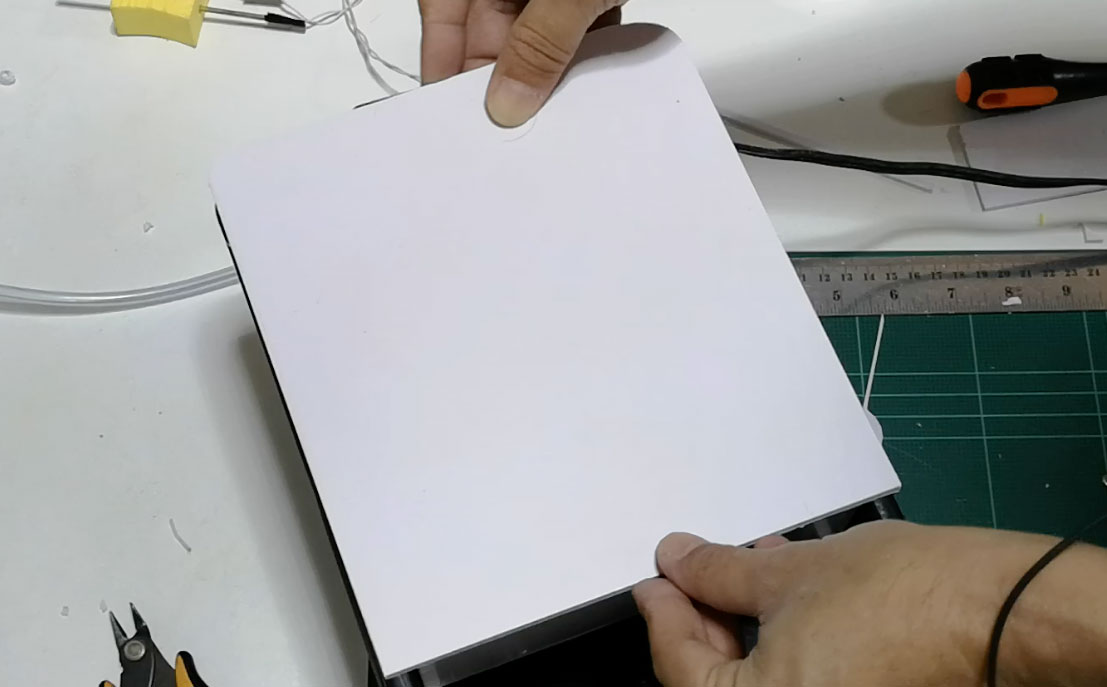

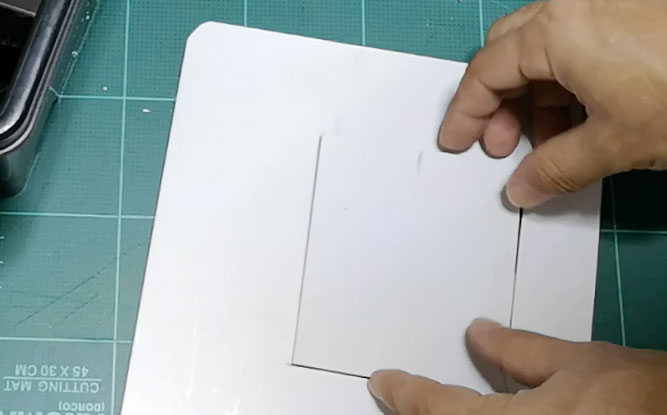

10. ตัดแผ่นพลาสวูดแผ่นหนา 3 มม. ปิดด้านข้างให้ขอบสูงเสมอกับถังน้ำดังรูปที่ 10.1 จากนั้นยึดด้วยกาวร้อน และตัดพลาสวูดแผ่นปิดด้านบนของกล่องดังรูปที่ 10.3 และเจาะช่องเปิดสำหรับซ่อมบำรุงดังรูปที่ 10.4 ตัดพลาสวูดทำเป็นบ่ารับแผ่นเปิดยึดด้วยกาวร้อนดังรูปที่ 10.6 แล้วใช้วัสดุอะไรก็ได้ยึดบนฝาทั้งฝาเปิดเติมน้ำ และฝาเปิดสำหรับซ่อมบำรุง เพื่อเป็นมือจับ

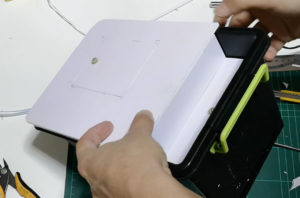

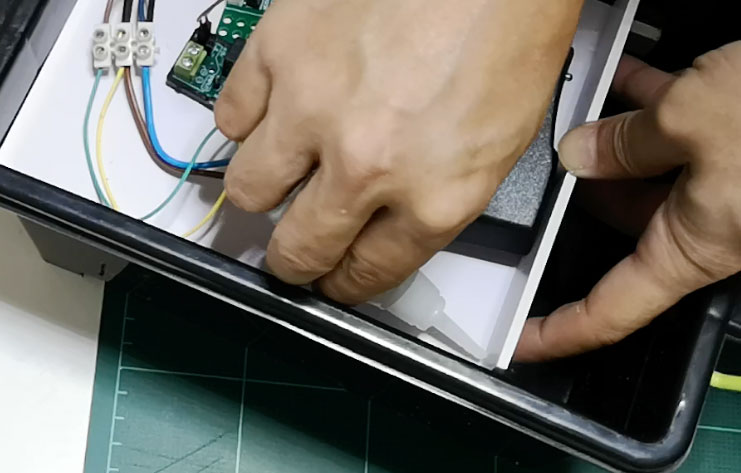

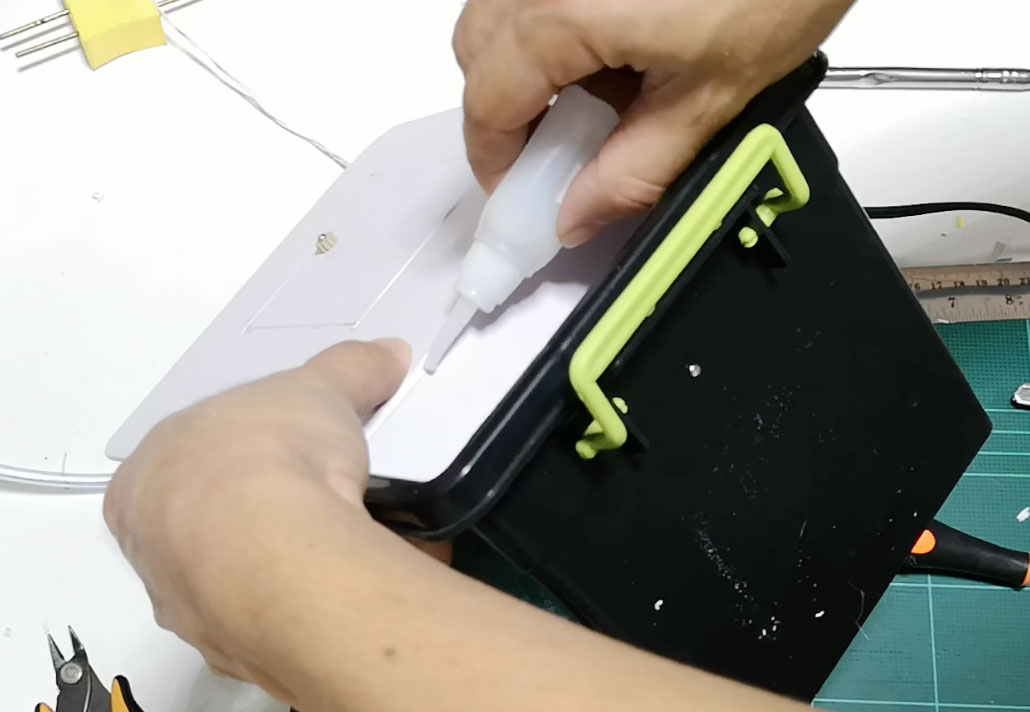

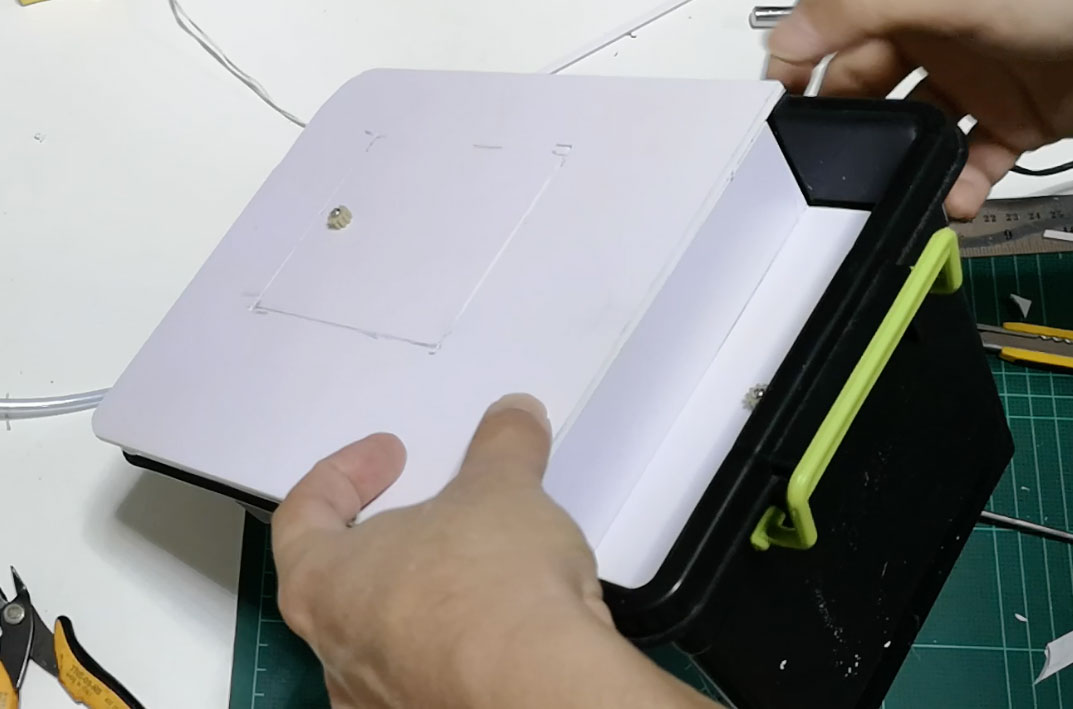

11. ใช้กาวร้อนยึดแผ่นบนเข้ากับแผ่นขอบที่ดังรูป

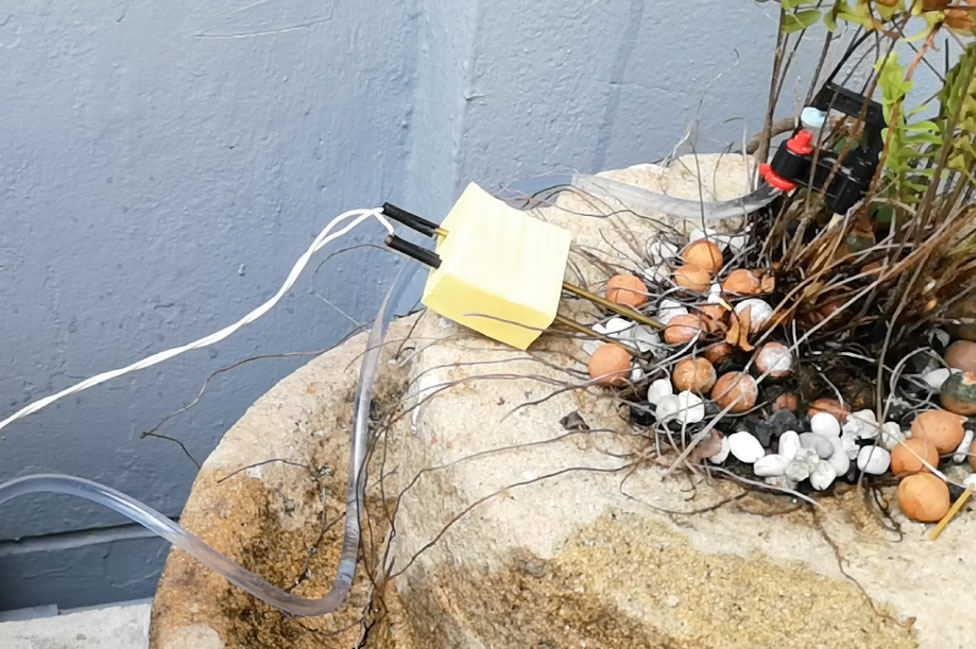

12. นำไปทดสอบกับกระถางปลูก
ในบางครั้งเมื่อความชื้นในดินเริ่มเปลี่ยนจากแห้งเป็นเปียก หรือเปียกเป็นแห้ง พบว่าหน้าสัมผัสของรีเลย์จะสั่นรัวๆ ในช่วงเวลาประมาณ 5 ถึง 10 วินาที
วิธีแก้ไข
ทำความสะอาดแท่งวัด และเสียบลงในดินให้ลึกขึ้นจะทำให้ค่าการนำกระแสไฟฟ้าระหว่างแท่งต่อทำได้ดีขึ้น
นี่อาจไม่ใช่วิธีที่ดีที่สุดในการรดน้ำต้นไม้อัตโนมัตินะครับ แต่ก็สามารถใช้แก้ขัดได้ในกรณีที่เราไม่อยู่บ้านหลายวัน
