ออกแบบหิ้งพระสไตล์โมเดิร์นที่มีไฟส่องนำทางในยามค่ำคืน แบบเดินผ่านปุ๊บ ติดปั๊บ กับวงจรง่ายๆ ไม่ต้องใช้ไมโครฯ
ปัญหาอย่างหนึ่งในยามค่ำคืนที่หลายคนต้องพบเจอก็คือ ความมืด แน่นอนว่าทำให้คุณมองทางและข้าวของที่วางอยู่บนพื้นไม่เห็น ตอนแรกตั้งใจจะทำไฟส่องทางเดินธรรมดาๆ แต่พอชายตาเห็นพระพุทธรูปในบ้านที่วางไว้บนหลังตู้หนังสือที่ดูไม่ค่อยดีเอาเสียเลย งานนี้เลยต้องมิกซ์แอนด์แมทช์กันหน่อย จึงนำไอเดียไฟส่องทางมาผสานกับงานออกแบบหิ้งพระใหม่ ที่มีระบบไฟเปิดปิดอัตโนมัติคอยให้แสงสว่างเราได้ไปในตัว

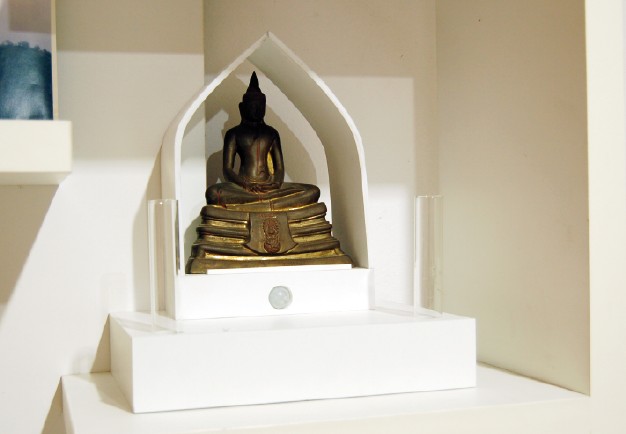

โดยรูปแบบหิ้งพระที่เราจะสร้างกันก็จะมีลักษณะดังรูปที่ 1 ใช้แผ่น
พลาสวูดขนาด A4 จำนวน 7 แผ่น รองรับพระพุทธรูปที่มีหน้าตักกว้าง 17 ซม. ได้พอดี แต่แนวคิดนี้คงไม่เหมาะกับบ้านที่มีห้องพระแบบเป็นกิจลักษณะนะครับ แต่เหมาะสำหรับบ้านเล็กๆ หรือห้องพักคอนโดฯ ที่มีพื้นที่จำกัด เรียกว่า รุกยืนปุ๊บ ไฟติดปั๊บ
รูปที่ 1 หิ้งพระที่ต้องการสร้าง
การทำงานของวงจร

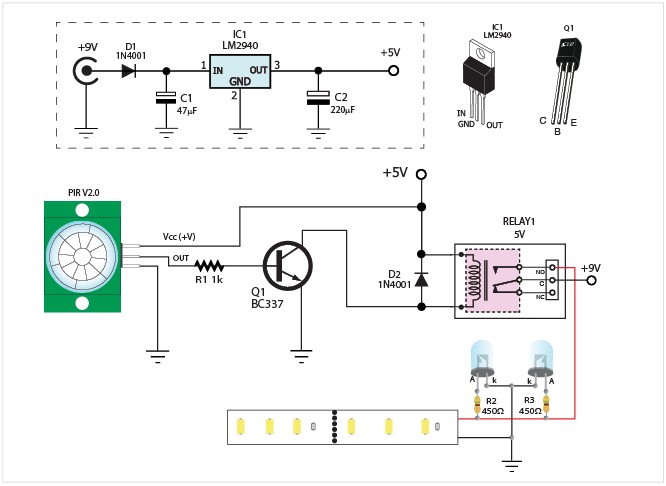

จากวงจรรูปที่ 2 เริ่มจากเมื่อ ZX-PIR V2.0 ตรวจจับคนเดินผ่านได้ จะส่งกระแสไฟฟ้าไปจ่ายให้กับทรานซิสเตอร์ Q1 ส่งผลให้รีเลย์ต่อหน้าสัมผัสที่ตำแหน่ง C (commond) และ NC (normal close) เข้าด้วยกัน ทำให้ LED ทั้งชุดส่องพระและชุดส่องแจกันหลอดแก้วติดสว่าง โดยจะติดสว่างไปจนกว่าจะครบการหน่วงเวลาที่ปรับไว้ของ ZX-PIR V2.0 และเมื่อครบเวลาการหน่วงหาก ZX-PIR V2.0 ไม่พบความเคลื่อนไหวใดๆ ZX-PIR V2.0 ก็จะหยุดจ่ายกระแสไฟฟ้าให้ Q1 รีเลย์จะหยุดการต่อหน้าสัมผัส C และ NC ทำให้ LED ทั้งสองชุดดับ
สร้างแผงวงจรควบคุมระบบไฟส่องสว่าง

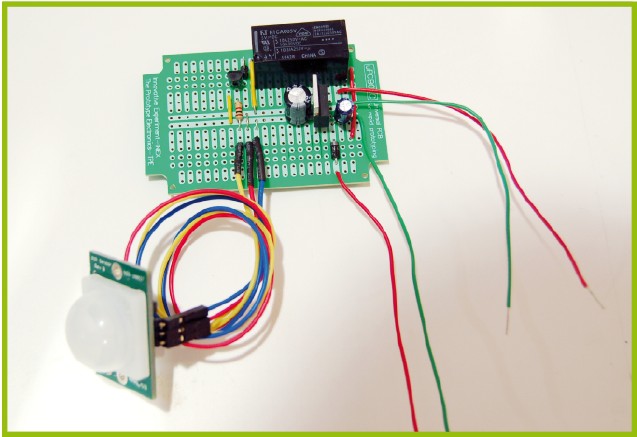

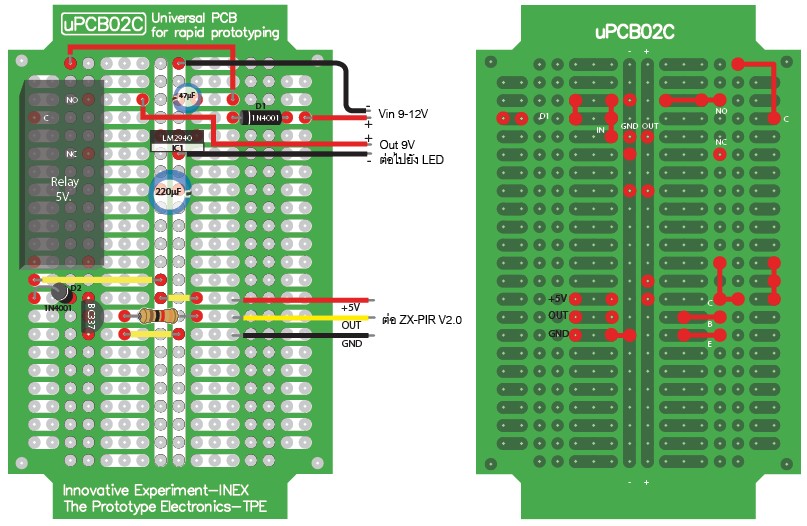

เริ่มด้วยการเสียบอุปกรณ์ลงแผ่นวงจรพิมพ์อเนกประสงค์รุ่น uPCB02C ในตำแหน่งตามรูปที่ 3 จุดที่เป็นวงกลมสีแดงคือจุดติดตั้งขาอุปกรณ์ โดยให้ทำการคว้านรูติดตั้ง รีเลย์ และ IC1 ด้วยดอกสว่านขนาด 1 มม. หากไม่มีดอกสว่านอาจใช้ตะปูกดลงไปทั้งด้านบนและด้านล่างของแผ่นวงจรพิมพ์จนสามารถเสียบอุปกรณ์ได้ ทำการบัดกรีแล้วเชื่อมต่อจุดเชื่อมต่อต่างๆ บนแผ่นวงจรพิมพ์ให้ครบ จากนั้นให้จัดเตรียมและเชื่อมต่อสายอุปกรณ์ต่อพ่วงต่อไปนี้
สายแจ๊กอะแดปเตอร์ตัวเมีย ใช้สายไฟ 2 เส้น ยาวเส้นละ 10 ซม.
สายต่อ ZX-PIR V2.0 ใช้สาย IDC1MF จำนวน 3 เส้น
สายไฟเลี้ยง LED ส่องพระ 2 เส้น ยาวเส้นละ 10 ซม.
สายไฟเลี้ยง LED ส่องหลอดแก้ว 2 เส้น ยาวเส้นละ 30 ซม. (2 ชุด)
สุดท้ายเชื่อมต่อจุดบัดกรีของอุปกรณ์ด้านล่างเข้าด้วยกันดังรูปที่ 4
รูปที่ 2 วงจรของหิ้งพระเรืองแสง
รูปที่ 3 การจัดวางอุปกรณ์ด้านบนและการเชื่อมต่อด้านล่างของแผ่นวงจรพิมพ์
รูปที่ 4 แผ่นวงจรพิมพ์ที่ติดตั้งอุปกรณ์เรียบร้อยแล้ว
ลงมือสร้างหิ้งพระ
เริ่มจากนำแผ่นพลาสวูดขนาด A4 จำนวน 7 แผ่น มาตัดให้ได้ชิ้นส่วนตามแบบ (ดาวน์โหลดแบบ) ด้วยคัตเตอร์ให้ครบทุกชิ้น จากนั้นลงมือประกอบตามขั้นตอนต่อไปนี้ได้เลย

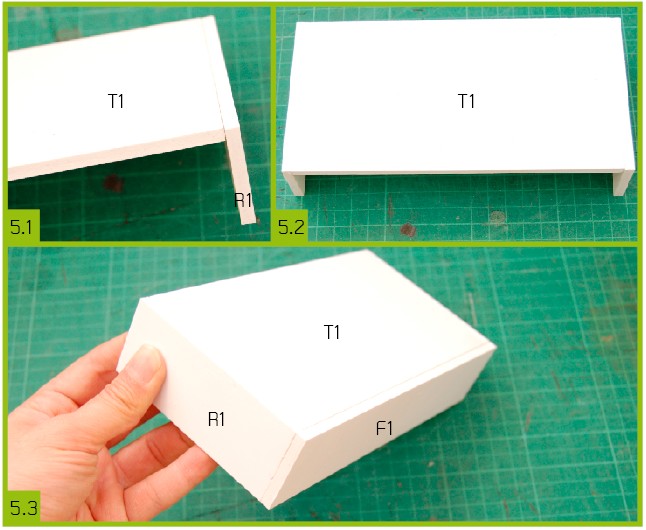

(1) นำพลาสวูด L1 และ R1 ประกบกับ T1 ด้วยกาวร้อนดังรูปที่ 5.1 จากนั้นนำ F1 และ B1 ประกบเข้าไปจะได้ส่วนของฐานบนสำหรับวางองค์พระดังรูปที่ 5.3

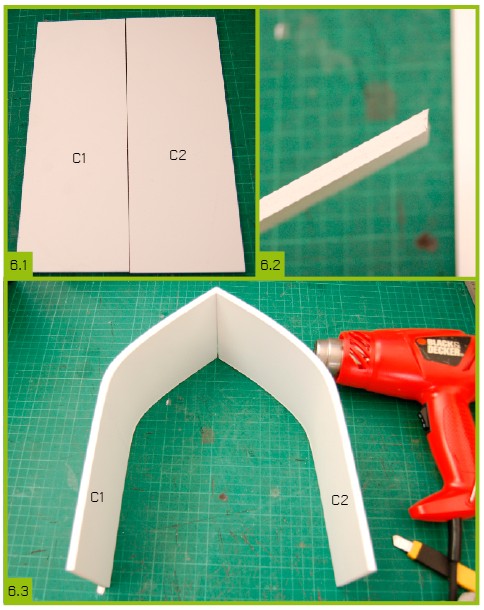

(2) นำพลาสวูดแผ่น C1 และ C2 มาตัดทำมุม 45 องศาด้วยคัตเตอร์ ดังรูปที่ 6.2 จากนั้นใช้ไดร์เป่าลมร้อนดัดให้โค้งเป็นซุ้ม แล้วติดด้านที่ตัด 45 องศาเข้าด้วยกันด้วยกาวร้อนดังรูปที่ 6.3
คลิกเพื่อชมวิดีโอตัวอย่างการดัดพลาสวูด

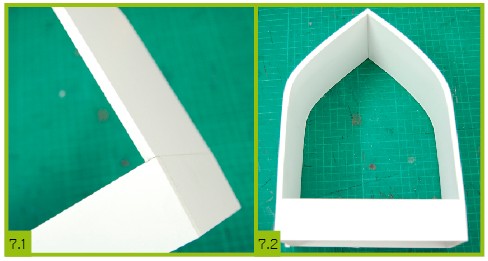

(3) นำซุ้มที่ได้จากขั้นตอนที่ 2 มาติดบนฐานพระดังรูปที่ 7.1 และ 7.2
(4) นำ L2 และ R2 ประกบเข้ากับแผ่น T2 เพื่อสร้างเป็นฐานด้านล่างของหิ้งดังรูปที่ 8.1

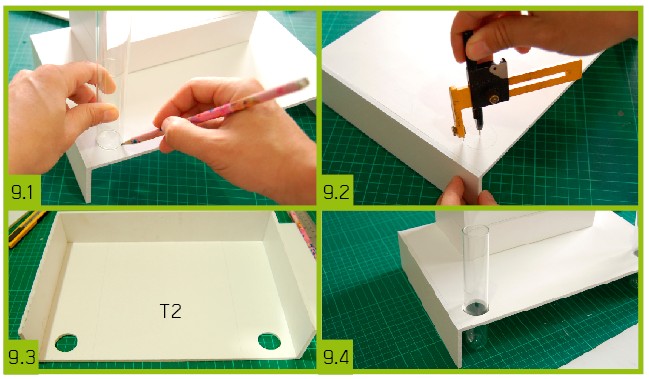

(5) เจาะช่องแจกันหลอดแก้วบนแผ่น T2 โดยการนำหลอดแก้วมาทาบและเจาะเป็นช่องด้วยวงเวียนคัตเตอร์ โดยทำทั้งสองข้างของฐานหิ้งดังรูปที่ 9.1 และ 9.2

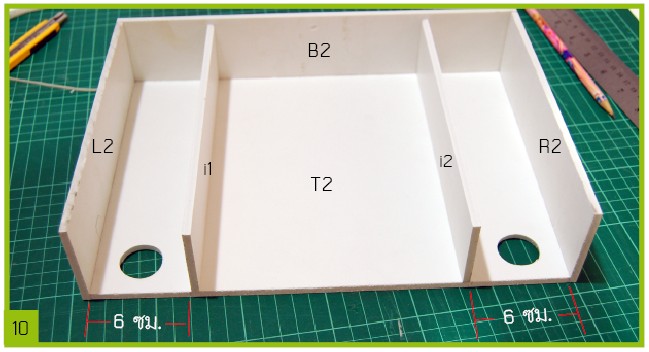

(6) จับฐานหิ้งหงายขึ้น ติดตั้งแผ่น i1 และ i2 และแผ่น B2 เข้ากับแผ่น T2 ดังรูปที่ 10

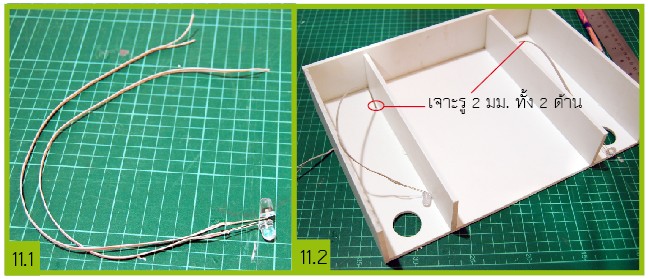

(7) บัดกรีสายไฟเส้นเล็กยาว 30 ซม. เข้ากับ LED 8 มม. สีขาว ทั้งสองดวงดังรูปที่ 11.1 จากนั้นใช้สว่านเจาะรูที่แผ่น T2 ขนาด 2 มม. แล้วสอดสายไฟออกไปอีกด้าน

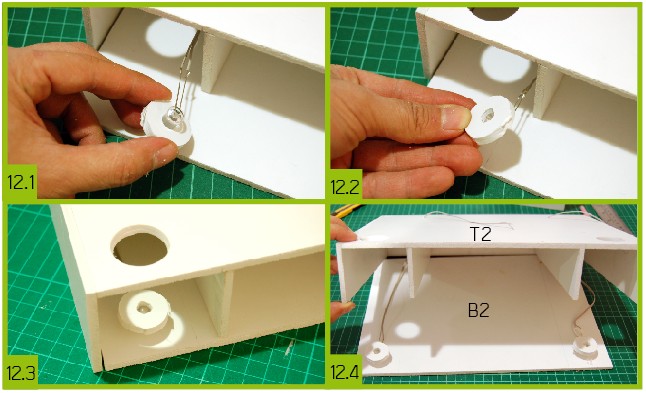

(8) นำเศษพลาสวูดทรงกลมที่ถูกตัดจากขั้นตอนที่ 5 มาเจาะรูให้พอดีกับ LED 8 มม. จากนั้นติดตั้งเข้ากับแผ่น B2 โดยให้ LED หงายขึ้นสำหรับส่องหลอดแก้วดังรูปที่ 12.3 ทำเหมือนกันทั้งสองข้างดังรูปที่ 12.3 ยึดพลาสวูดเข้าด้วยกันด้วยกาวร้อน

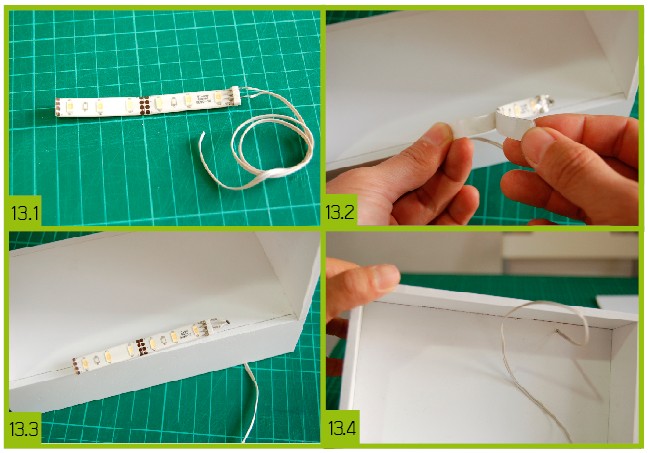

(9) ทำไฟส่ององค์พระพุทธรูป โดยบัดกรีสายไฟเส้นเล็กยาว 10 ซม. เข้ากับ LED แถบอ่อนดังรูปที่ 13.1 ลอกกาวที่แถบ LED ออก แล้วติดที่ฐานของซุ้มดังรูปที่ 13.2 เจาะรู 2 มม. สอดสายไฟเข้าไปด้านในดังรูปที่ 13.3

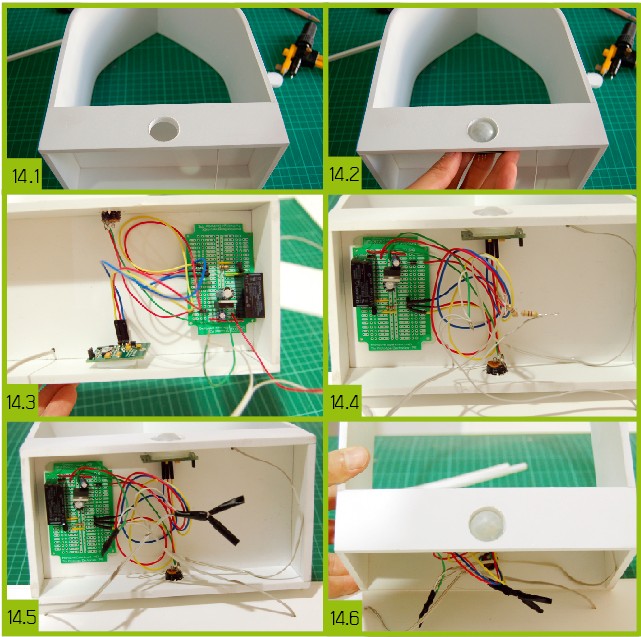

(10) เจาะรูขนาดเส้นผ่านศูนย์กลาง 2.3 ซม. ที่ด้านหน้าฐานซุ้มสำหรับติดตั้ง ZX-PIR V2.0 จากนั้นเจาะรูติดตั้งแจ็กอะแดปเตอร์ไว้ด้านหลัง นำชุดแผงวงจรตรวจจับลงติดตั้งในกล่อง สำหรับแผงวงจรให้ใช้สกรูเกลียวปล่อยตัวเล็กขันยึดรูของแผ่นวงจรพิมพ์เข้ากับพลาสวูด ส่วน ZX-PIR V2.0 ยึดด้วยปืนยิงกาว แล้วเชื่อมต่อสายไฟของชุด LED ส่ององค์พระ ส่วนไฟส่องหลอดแก้วให้ต่อตัวต้านทาน 450 โอห์ม คั่นไว้ดวงละ 1 ตัว การต่อดูจากรูปวงที่ 2 ประกอบ เมื่อต่อเสร็จแล้วใช้เทปพันสายไฟพันหุ้มขาและตัวต้านทานให้เรียบร้อยดังรูปที่ 14.5

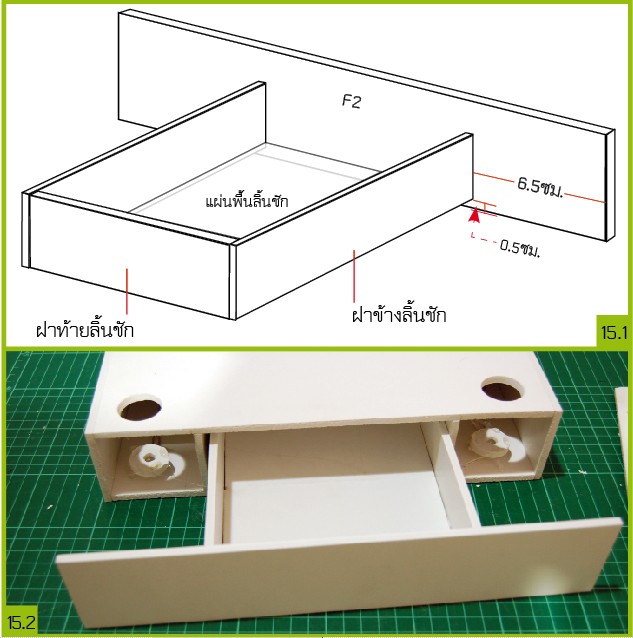

(11) สุดท้ายประกอบชุดลิ้นชัก เริ่มจากนำแผ่นฝาข้างลิ้นชัก 2 ชิ้น แผ่นฝาท้าย และแผ่นพื้นลิ้นชัก มาประกอบเข้ากับแผ่น F2 ดังรูปที่ 15.1 จะได้ลิ้นชักสำหรับเก็บหนังสือพระธรรม หรือเก็บข้าวของอื่นๆ ดังรูปที่ 15.2

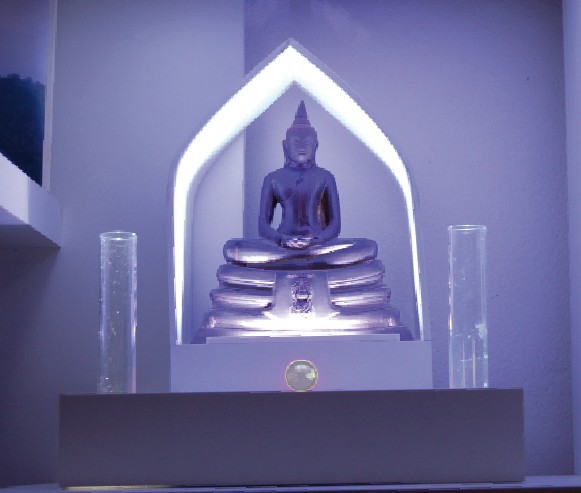

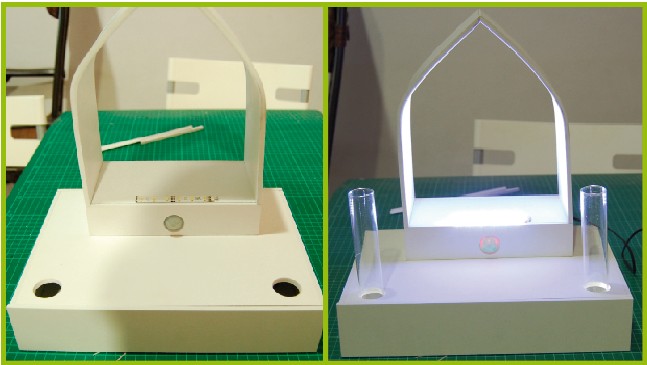

(12) นำแจกันหลอดแก้วเสียบลงในรูทั้งสองด้าน แล้วทำการทดสอบ เริ่มจากเสียบอะแดปเตอร์ไฟตรง 9 หรือ 12 V แต่ผู้เขียนแนะนำให้ใช้ 9 V จะได้แสงสว่างกำลังดี ลองใช้มือเคลื่อนผ่านหน้าหิ้งไฟจะต้องติด และจะดับลงตามการปรับค่าการหน่วงเวลาที่ตัว ZX-PIR V2.0 ก็เป็นอันเสร็จจากนั้นก็นำองค์พระพุทธรูปมาวางได้เลย
รายการอุปกรณ์
ตัวต้านทาน 1/4 วัตต์
R1 : 1 kΩ
R2.R3 : 450 Ω 2 ตัว
ตัวเก็บประจุอิเล็กทรอไลต์
C1 : 47 µF 25 V
C2 : 220 µF 25 V
อุปกรณ์สารกึ่งตัวนำ
IC1 : LM2940
Q1 : BC337
D1,D2 : 1N4001 2 ตัว
LED สีขาวแบบแถบอ่อน 2 ชุด (3 ดวง/ชุด)
LED สีขาว 8 มม. 2 ดวง
อื่นๆ
โมดูลตรวจจับความเคลื่อนไหว ZX-PIR V2.0
รีเลย์ 5 โวลต์
แจ็กอะแดปเตอร์แบบยึดแท่น
สาย IDC1MF 3 เส้น
หลอดแก้วหรือหลอดทดลอง 2 หลอด
พลาสวูดขนาด A4 หนา 5 มม. 7 แผ่น
แผ่นวงจรพิมพ์ uPCB02C
เครื่องมือ
กาวร้อน
มีดคัตเตอร์
ปืนยิงกาว
หัวแร้งและตะกั่วบัดกรี
หมายเหตุ : ZX-PIR V2.0, แผ่นวงจรพิมพ์อเนกประสงค์ uPCB02C และพลาสวูดขนาด A4 หนา 5 มม. มีจำหน่ายที่ www.inex.co.th สอบถามเพิ่มเติมโทร 0-2747-7001-4
แล้วเราก็ได้ของแต่งบ้านชิ้นใหม่ ขั้นตอนอาจจะดูยุ่งยากไปหน่อยแต่ถ้าลงมือปฏิบัติแล้วจะรู้ว่าง่ายมากๆ
อย่างไรก็ตามการบูชาพระพุทธรูปนั้น ไม่ได้มีไว้เพื่อการบนบานสานกล่าวนะครับ เรามีติดบ้านไว้เพื่อระลึกถึงพระธรรมวินัย ที่พระพุทธองค์ทรงสั่งสอนให้เรานำมาปฏิบัติ เพื่อรู้ตามเห็นตามซึ่งอริยสัจ 4 ยังประโยชน์ให้ถึงซึ่งวิมุตติ ขอให้เจริญในธรรมและสนุกกับการประดิษฐ์ครับ
