ประดิษฐ์โคมไฟ LED สำหรับอ่านหนังสือและส่องสว่างยามค่ำคืนแบบง่ายๆ จากวัสดุเหลือใช้
“เมื่อไหร่จะซื้อโคมไฟมาติดให้ซักที” เสียงเล็กๆ ที่ทรงพลังจากแม่บ้านของผม ผู้ชื่นชอบการอ่านหนังสือก่อนนอนเป็นยิ่งนัก ทำเอาเมกเกอร์อย่างเราเริ่มอยู่ไม่เป็นสุข ต้องทำอะไรบางอย่างแล้วล่ะสิ
ในเมื่อโจทย์ที่ได้รับคือไฟสำหรับอ่านหนังสือหัวเตียง จะไปซื้อมาก็มีแต่ราคาสูง แถมเสียเชิงเมกเกอร์อย่างเราเป็นอย่างยิ่ง ว่าแล้วก็ร่างแบบ ทำการคุ้ยๆ เขี่ยๆ ของเก่าในบ้านจนเจอแถบ LED ที่เคยซื้อเก็บไว้ ลองนำมาสอดกับหลอดดูดที่ได้มาจากร้านสะดวกซื้อ แม้ขนาดของหลอดจะเล็กไปหน่อยแต่ก็ไม่เป็นไร ได้แสงขาวๆ สำหรับอ่านหนังสือเป็นใช้ได้ มาดูกันเลยครับว่า ผู้เขียนใช้อุปกรณ์อะไรบ้าง
อุปกรณ์ที่ต้องใช้
1. LED แบบแถบ 6 ดวง
2. หลอดดูดแบบงอได้ 3 อัน
3. ตัวดูดกระจก ทำเป็นฐานยึด
4. แจ็กอะแดปเตอร์
5. สายไฟเส้นเล็กยาวประมาณ 30 ซม.
6. อะแดปเตอร์ไฟตรง 12V.
7. ลวด (เป็นอุปกรณ์เสริม)
เครื่องมือการประดิษฐ์
1. หัวแร้ง+ตะกั่วบัดกรี
2. ปืนยิงกาวพร้อมกาวแท่ง
3. คัตเตอร์
รูปที่ 1 อุปกรณ์ที่ต้องใช้
ขั้นตอนการประดิษฐ์
(1) บัดกรีสายไฟเส้นเล็กเข้ากับขั้วบวกและลบของ LED แบบแถบดังรูปที่
รูปที่ 2 บัดกรีสายไฟเข้ากับขั้วบวกและลบ ของ LED แบบแถบ
(2) นำหลอดดูดมาผ่ากลางให้สามารถสอด LED แบบแถบเข้าไปได้ดังรูปที่ 3 แต่หากผู้อ่านมีหลอดขนาดใหญ่พอสอด LED แบบแถบได้ก็ให้ข้ามขั้นตอนนี้ไปได้เลย (ตัวต้นแบบใช้หลอดจากร้านสะดวกซื้อเส้นผ่านศูนย์กลางมันเล็กไปหน่อย)

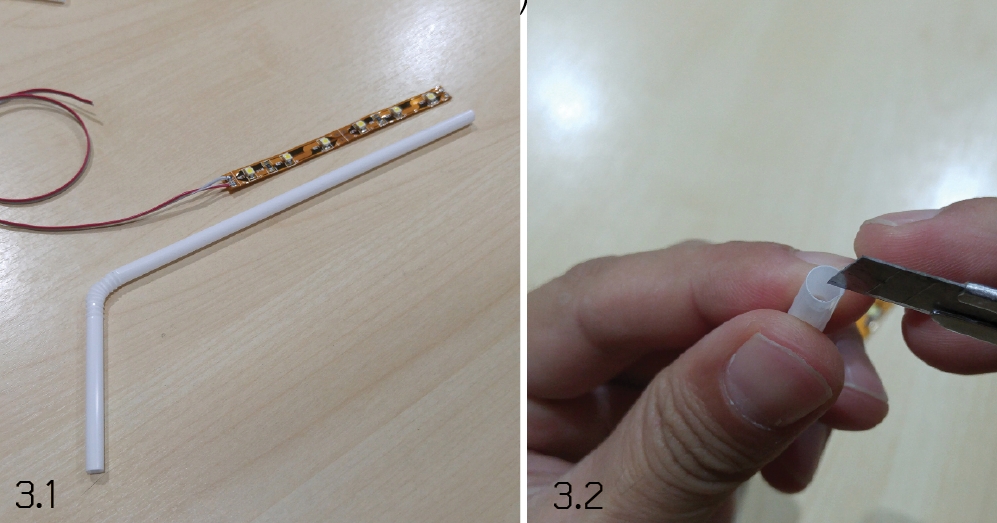

รูปที่ 3 ผ่าหลอดดูดเป็นแนวยาวเท่ากับ LED แบบแถบ
(3) ค่อยๆ แหวกเพื่อสอดสายไฟและ LED แบบแถบเข้าไปในหลอดดังรูปที่ 4

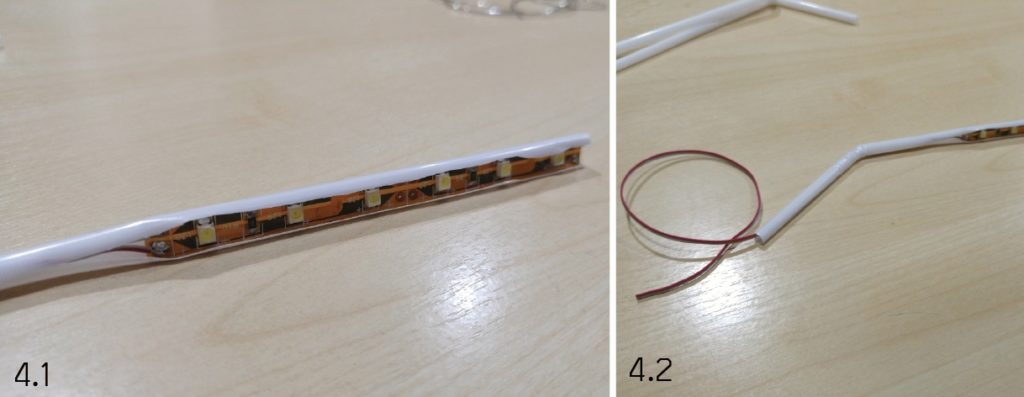

รูปที่ 4 บรรจุ LED แบบแถบเข้าไปในหลอดดูด
(4) ตัดหลอดอีก 1 ชิ้น ให้ความยาวเท่ากับ LED แบบแถบ ดังรูปที่ 5.1 แล้วผ่าตามแนวยาวดังรูปที่ 5.2 นำไปครอบ LED ดังรูปที่ 5.3 จะได้ตัวโคมดังรูปที่ 5.4
รูปที่ 5 ครอบหลอดอีกชิ้นเป็นโคม LED
(5) ต่อหลอดชิ้นใหม่เพื่อเพิ่มความสูงของโคม โดยให้สายไฟสอดเข้าในหลอดดังรูปที่ 6.1 สอดลวดยาวประมาณ 15 ซม. เข้าไปในหลอดดังรูปที่ 6.2 เพื่อเป็นช่วยรับน้ำหนักและดัดโค้งได้ตามต้องการ จากนั้นสอดปลายหลอดเข้ากับรูของตัวดูดกระจก ดังรูปที่ 6.4

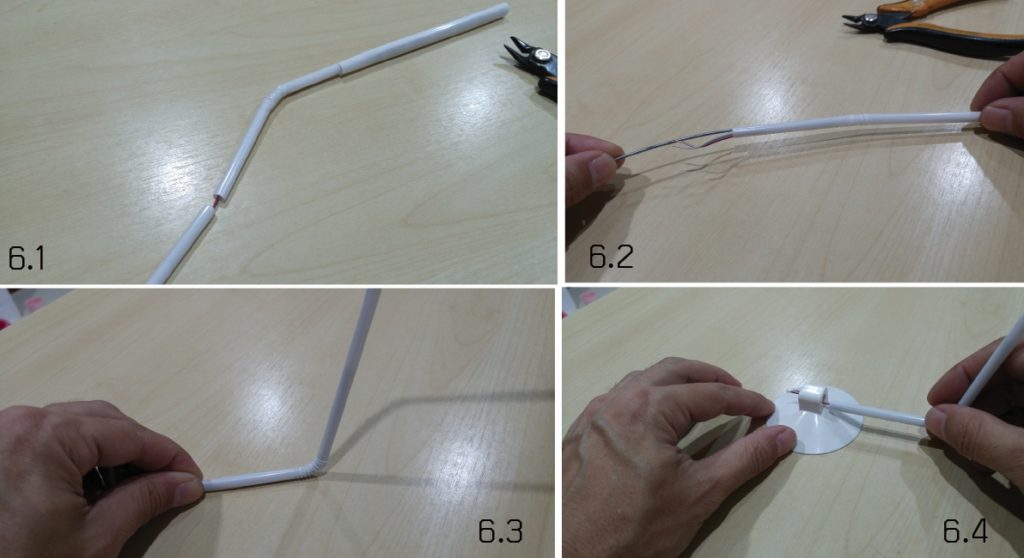

รูปที่ 6 ต่อหลอดและเสริมลวด
(6) ทำตัวครอบปิดแจ็กอะแดปเตอร์ ในที่นี้ใช้ปลายของซิลิโคนแบบหลอดนำมาตัดให้ได้ขนาดตามต้องการแล้วยึดด้วยปืนยิงกาว

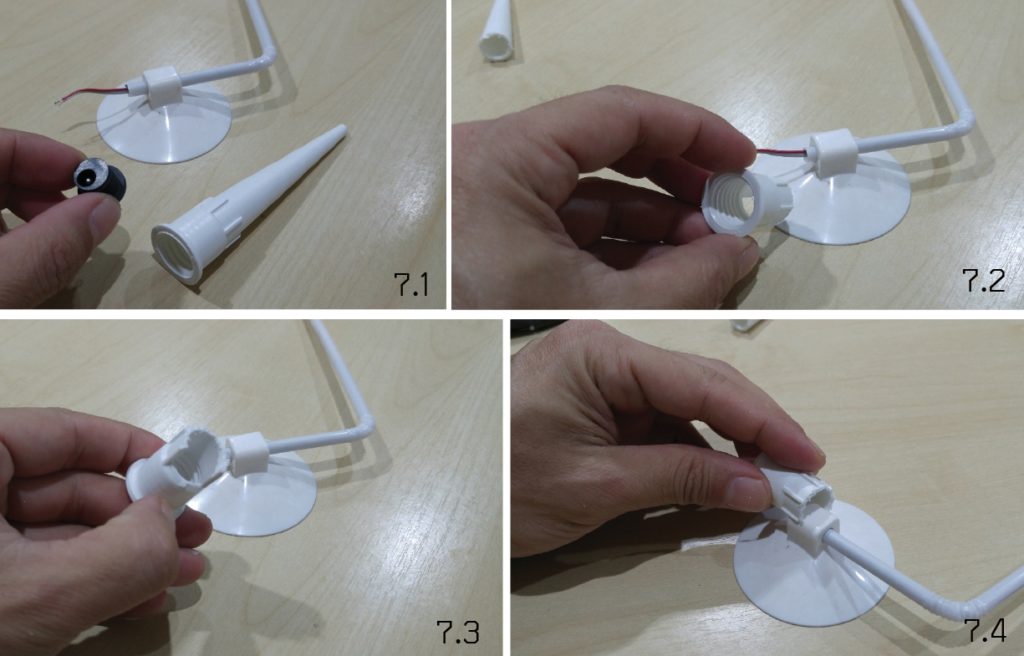

รูปที่ 7 ทำฝาครอบแจ็กอะแดปเตอร์
(7) บัดกรีปลายสายเข้ากับแจ็กอะแดปเตอร์ดังรูปที่ 8 แล้วยึดเข้ากับตัวดูดกระจกด้วยปืนยิงกาว
รูปที่ 8 บัดกรีสายไฟและติดตั้งแจ็กอะแดปเตอร์เข้ากับฝาครอบ

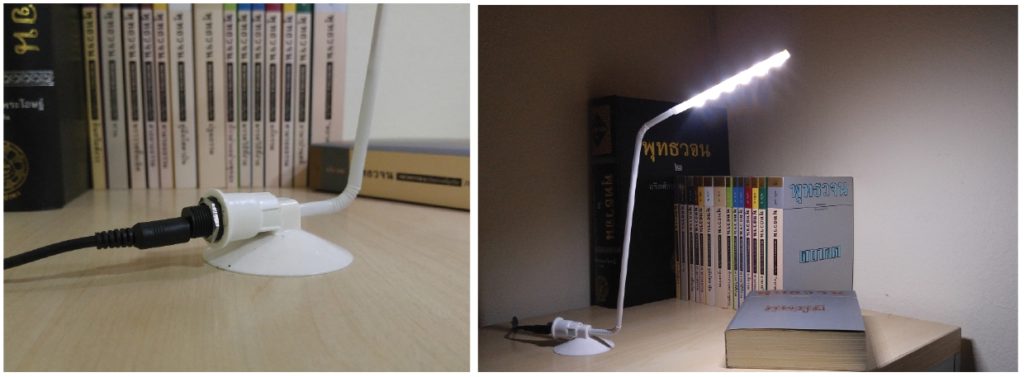

เพียงเท่านี้คุณก็ได้โคมไฟอ่านหนังสือประจำหัวเตียง การใช้งานก็เพียงเสียบอะแดปเตอร์ LED ก็สว่างผ่านการกรองแสงไม่ให้จ้าเกินไปด้วยหลอดดูดสีขาวขุ่น และยังปรับก้มเงยได้อีกต่างหาก
ลองทำกันดูนะครับ หรือจะนำไอเดียไปดัดแปลงใช้กับ LED แบบดวงเดี่ยวและใช้กะบะถ่านเอาก็ย่อมได้ สำหรับฉบับนี้ขอนำโคมไฟไปอวดแม่บ้านก่อนล่ะคร้าบ
