สร้างสรรค์งานศิลปะด้วย LED
สร้างงานศิลปะประยุกต์ด้วย LED เปลี่ยนสีเอง ให้แสงส่องลอดผ่านช่องแคบๆ ออกมาจากปิระมิดจำลองดูลึกลับ อาจใช้ประดับบนโต๊ะทำงาน หรือใช้ทับกระดาษก็ยังได้ลองทำเล่นกันดูนะครับ เพราะโครงงานนี้ใช้เวลาประมาณ 1 ชั่วโมงก็น่าจะเสร็จ
เตรียมอุปกรณ์
1. LED แบบเปลี่ยนสีได้เอง
2. กระดาษแข็ง
3. กระดาษชานอ้อย
4. แฟ้มพลาสติกสีขาวขุ่น
5. แผ่นวงจรพิมพ์เอนกประสงค์
6. กะบะถ่าน AA 2 ก้อน 1 อัน
7. สวิตช์เปิด-ปิด เลือกใช้สวิตช์ปรอท
8. กาวสองหน้าอย่างบาง และอย่างหนา
ขั้นตอนการสร้าง
1. ตัดแบบของกล่องปีระมิดตามแบบในรูปที่ 1 โดยให้มีฐานกว้างประมาณ 11 ซม.

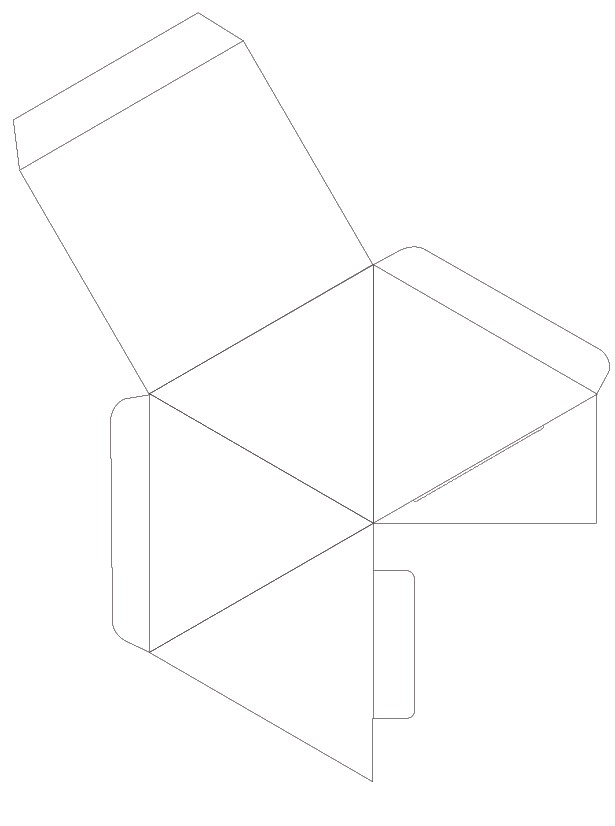

รูปที่ 1 แบบของกล่องปิระมิด
2. เจาะเป็นช่องสามเหลี่ยมดังรูปที่ 2 ทั้ง 4 ด้าน

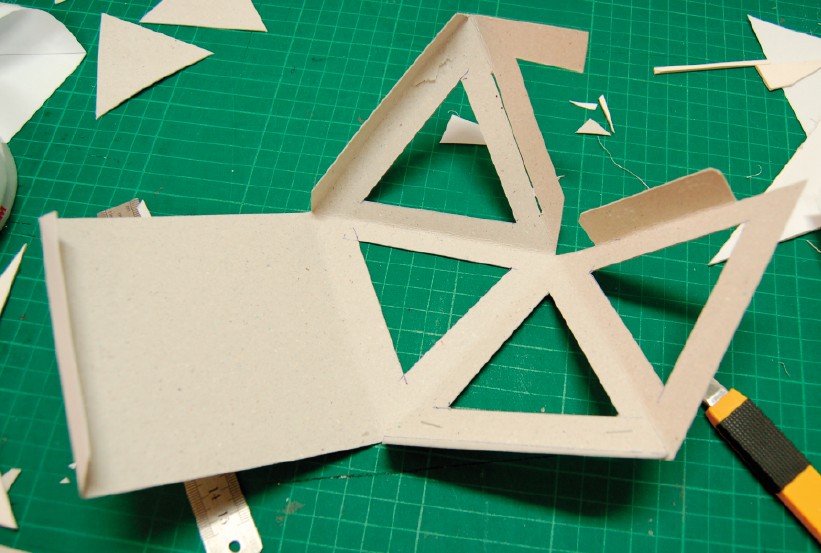

รูปที่ 2 ตัดกระดาษแข็งตามแบบแล้วเจาะช่องสามเหลี่ยม
3. ตัดแฟ้มพลาสติกอ่อนสีขาวขุ่นแบบที่แสงส่องผ่านได้ เป็นรูปสามเหลี่ยมดังรูปที่ 3 แปะด้านในกล่องปีระมิด

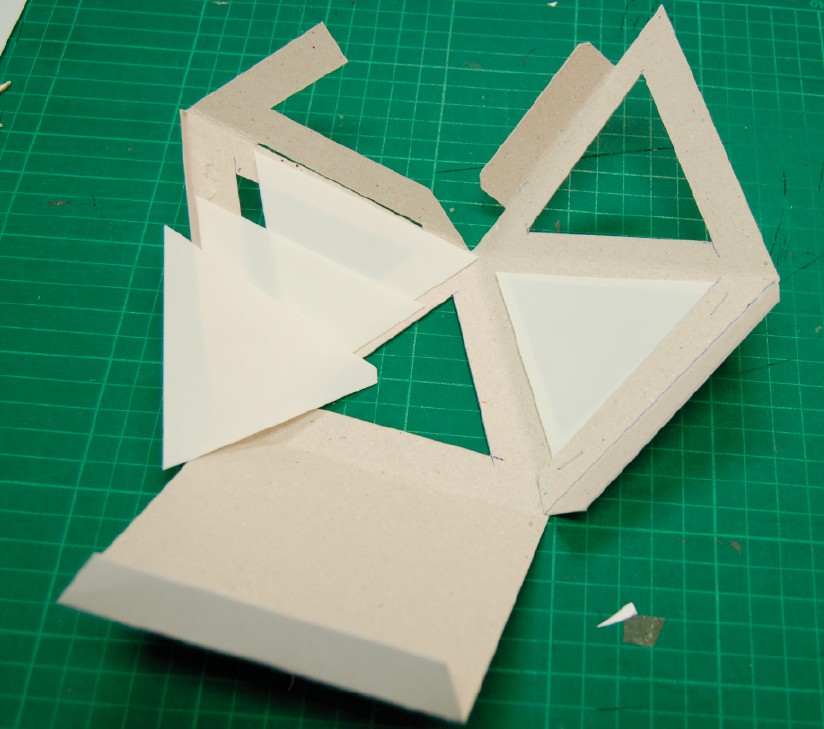

รูปที่ 3 แปะแฟ้มกลาสติกไว้ด้านในทั้ง 4 ด้าน
4. ตัดกระดาษชานอ้อยให้เป็นรูปสามเหลี่ยมขนาดเท่ากับกล่องปีระมิด จากนั้นใช้คัตเตอร์ตัดเป็นชิ้นเล็กๆ น้อยๆ นำไปติดบนปีระมิดด้วยกาวสองหน้าอย่างบาง โดยติดให้มีระยะห่างของแต่ละชิ้นประมาณ 1-2 มม. เพื่อเป็นช่องให้แสงส่องออกมาได้

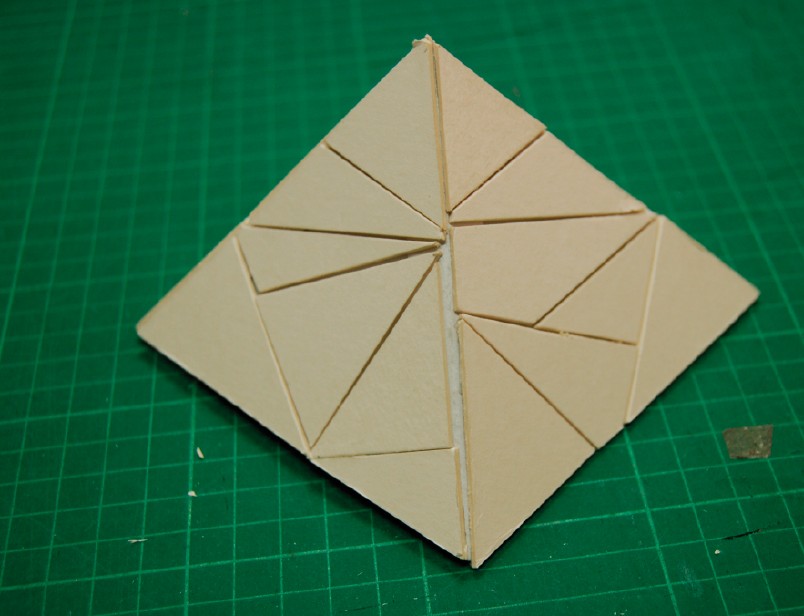

รูปที่ 4 นำกระดาษชานอ้อยตัดเป็นชิ้นส่วนมาแปะด้วยกาวสองหน้าอย่างบาง
5. ติดตั้งสวิตช์ปรอท และ LED 4 ดวง บนแผ่นวงจรพิมพ์เอนกประสงค์

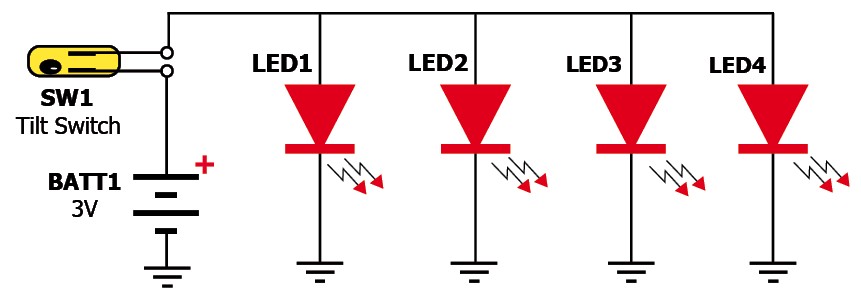

รูปที่ 5 การต่อวงจร
6. ใช้กาวสองหน้ายึดแผ่นวงจรพิมพ์เอนกประสงค์ติดกับกะบะถ่าน

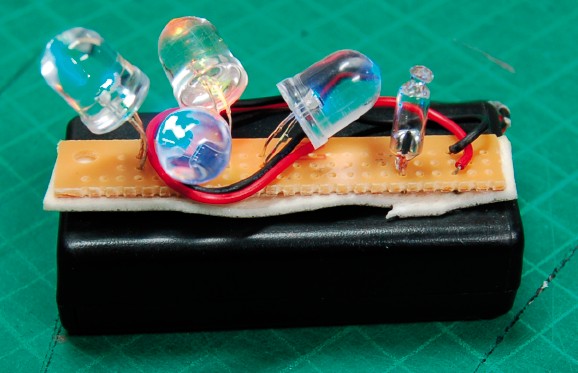

รูปที่ 6 บัดกรีอุปกรณ์ลงบนแผ่นวงจรพิมพ์เอนกประสงค์แล้วติดบนกะบะถ่าน AA 2 ก้อน
การใช้งาน
เนื่องจากใช้สวิตช์ปรอทในการตรวจจับการเอียงเพื่อให้ LED ทำงาน ดังนั้นเมื่อเราวางตั้งขึ้น สารปรอทภายในหลอดแก้วก็จะไหลไปอยู่ส่วนกลางระหว่างขั้วไฟฟ้าทั้งสองทำให้กระแสไฟฟ้าจากแบตเตอรี่สามารถไหลผ่านไปเลี้ยงวงจรทำให้เกิดแสงสีเปลี่ยนสลับไป-มา จนยากจะบรรยาย และหากต้องการปิด ก็เพียงแต่เอียงเจ้าปิระมิดน้อย สารปรอทที่อยู่ในหลอดแก้วก็จะไหลไปอีกทางก็ไม่สามารถนำไฟไฟ้าได้ ก็ถือเป็นการปิดการทำงานครับ
ง่ายๆ แค่นี้ก็สร้างสรรค์เป็นงานอิเล็กทรอนิกส์อย่างมีศิลปะได้แล้ว ดีไซเนอร์ที่เพิ่งเริ่มสนใจงานอิเล็กทรอนิกส์ และต้องการนำงานไปประยุกต์ให้ลูกค้าก็ลองทำกันดูนะครับ
