เครื่องดูดควันจากการบัดกรีเป็นเครื่องมือที่เมกเกอร์ทั้งมือใหม่ มืออาชีพ ล้วนสนใจจะมีไว้ครอบครอง ที่มีในตลาดก็มีให้เลือกหลากคุณภาพหลายราคา ถ้าเอาที่สบายใจสบายกระเป๋าราคาหลักร้อยปลายไปถึงพันต้น ก็มักจะดูดควันบัดกรีตรงหน้าไปปล่อยด้านหลังแบบปล่อยแล้ว ปล่อยเลย ไม่ได้มีการดูดไปเก็บหรือกรองแต่อย่างใด ทำให้เกิดปัญหาควันตะกั่วเหม็นฟุ้งไปทั่วห้องทำงาน ทำให้คนที่อยู่ในห้องเดียวกันก็รับผลกระทบไปด้วย
สร้างแผ่นวงจร LED
(1) บัดกรี LED 8 มม. 4 ตัวเพื่อต่อวงจรอนุกรมกับตัวต้านทาน R1 ค่า 110Ω ตามวงจรในรูปที่ 1 บน แผ่นวงจรพิมพ์อเนกประสงค์ uPCB-02A
รูปที่ 1 วงจร
(2) ต่อสายไฟออกมาพร้อมใช้งาน
(3) ประกอบกล่องด้วยการตัดพลาสวูดให้ได้ขนาดตามรูปที่ 2
(4) เมื่อได้พลาสวูดตามขนาดที่ต้องการแล้ว เริ่มการประกอบตัวตู้กันก่อน นำชิ้นส่วน A, B, G1 และ G2 มาประกบกันด้วยกาวร้อนตามรูปที่ 3
(5) นำชิ้นส่วน C ต่อเข้ากับชิ้นส่วนที่ประกอบแล้วจากขั้นตอนที่ (4)
(6) นำชิ้นส่วน E ที่เจาะช่อง 8 เหลี่ยมแล้วมาเจาะรูยึดพัดลม โดยนำพัดลมมาทบ แล้วทำเครื่องหมายเพื่อกำหนดตำแหน่งในการเจาะรู เมื่อเจาะรูแล้วนำมาประกอบเข้ากับกล่อง ดังรูปที่ 5
(7) นำพัดลม 12V 0.56A มาติดเข้ากับกล่อง โดยใช้สกรู 3×35 มม. กับนอต 3 มม. ขันยึดให้แน่น
(8) นำกาวสองหน้าแบบหนาติดเข้ากับด้านล่างของแผ่นวงจร LED (จากขั้นตอนที่ (1) และ (2)) โดยตัดแต่งแผ่นวงจรพิมพ์ให้มีขนาดอย่างเหมาะสม เมื่อติดเสร็จแล้ว นำแผ่นสังกะสีมาติดกับอีกด้านหนึ่งของกาวสองหน้า ทำการดัดสังกะสีเพื่อปรับมุมการส่องสว่างของ LED

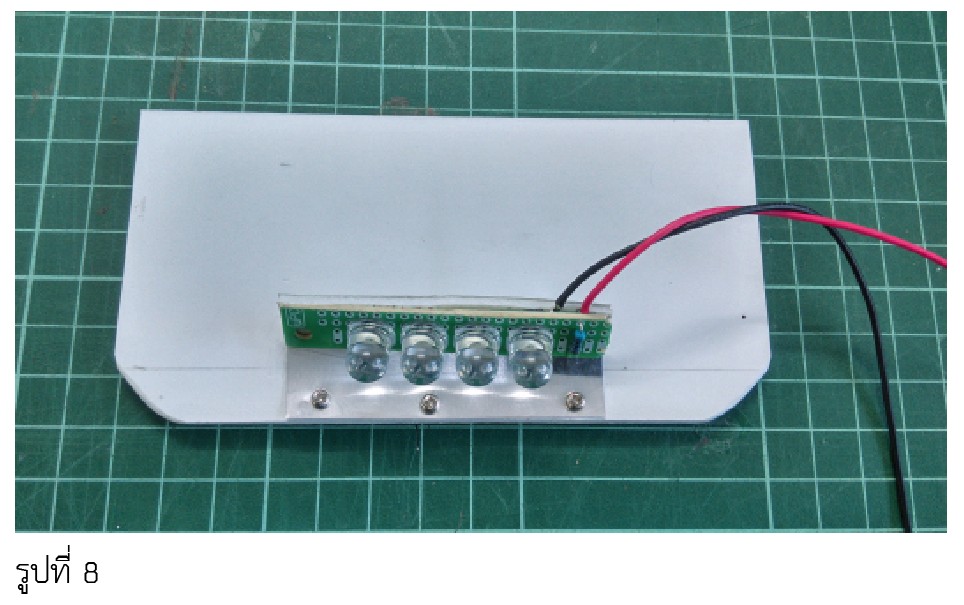

(9) นำชิ้นส่วน H และนำแผ่นวงจร LED ที่ได้จากขั้นตอนที่ (8) มาติดเข้าด้วยกัน ใช้สกรูเกลียวปล่อยจำนวน 3 ตัวขันยึดให้แน่น
(10) นำชิ้นส่วน J1 และ K มาประกอบกันให้ได้รูปที่ 9
(11) เมื่อประกอบเสร็จแล้ว นำผ้าขาวบางมาพันเข้ากับชิ้นงานที่ประกอบแล้วจากขั้นตอนที่ (10) ใช้ที่เย็บกระดาษเย็บผ้าให้ติดกับชิ้นงาน เว้นช่องว่างข้างบนไว้เพื่อใส่ถ่าน
(12) นำถ่านที่จะใช้กรองคาร์บอนใส่ถุง แล้วใช้ของแข็งทุบให้เป็นก้อนเล็กๆ
(13) นำถ่านที่ทำการทุบเรียบร้อยแล้ว ใส่ถุงที่ทำไว้จากขั้นตอนที่ (10) ให้พอดีกับปากถุง
(14) นำชิ้นงานจากขั้นตอนที่ (9) ไปติดไว้ที่ด้านหน้ากล่อง สอดสายไฟเข้ามาในตัวกล่อง
(15) นำชิ้นส่วน I มาเจาะรูเพื่อใส่พัดลม สวิตช์ และแจ็คอะแดปเตอร์
(16) จากนั้นก็นำพัดลม DC12V 0.24A ติดเข้ากับชิ้นงานจากขั้นตอนที่ (15) ใช้สกรู 3×30 มม. และนอต 3 มม. ขันยึดให้แน่น ทำการต่อสายของสวิตช์เปิดปิด, พัดลมทั้งสองตัวเข้ากับแจ๊กอะแดปเตอร์ตามวงจรในรูปที่ 1
(17) นำถุงถ่านมาใส่ในกล่อง วัดระยะให้อยู่กึ่งกลางระหว่างพัดลม 2 ตัวให้พอดี ใช้สกรูเกลียวปล่อยยึดเข้าที่ตำแหน่งเสาให้แน่น
(18) นำฝาหลังที่ติดพัดลมไว้แล้วมาปิดด้านหลังด้วยกาวร้อนให้แน่น
(19) นำชิ้นส่วน D มาปิดด้านบน ใช้สกรูเกลียวปล่อยขันยึดให้แน่น
จะได้เครื่องดูดและกรองควันตะกั่วมาใช้งานตามรูปที่ 19 แม้ว่าเครื่องนี้จะสามารถกรองควันตะกั่วได้ เมกเกอร์ทั้งหลายที่ทำการบัดกรีงานใหญ่ๆ หรือจำนวนมากๆ ก็ไม่ควรบัดกรีในห้องที่ไม่มีอากาศถ่ายเทหรือปิดทึบ ซึ่งเป็นอันตรายต่อสุขภาพ
รายการอุปกรณ์
1. พลาสวูดขนาด A4 จำนวน 4 แผ่น
2. พัดลม DC12V 0.24A
3. พัดลม DC12V 0.56A
4. แจ็กอะแดปเตอร์
5. สวิตซ์เปิด-ปิด x 2
6. ถ่านจุดไฟ
7. ผ้าขาวบาง
8. สกรูเกลียวปล่อย 3 มม. x 9
9. สกรู 3×30 มม. x 4
10. สกรู 3×35 มม. x 4
11. นอต 3 มม. x 8
12. LED 8 มม. X4
13. ตัวต้านทาน 110Ω
14. แผ่นวงจรพิมพ์อเนกประสงค์รุ่น uPCB-02A
15. แผ่นสังกะสีขนาด A5 (ประมาณ 20×15 ซม.)
